Обозначение и размеры зенковки: ключевые параметры

Содержание:

1. Обозначения зенковок
2. Подбор размеров и глубины зенковки
3. Подготовка отверстия и выполнение зенковки
4. Почему стоит выбрать «Русский Инструмент» для своего производства?

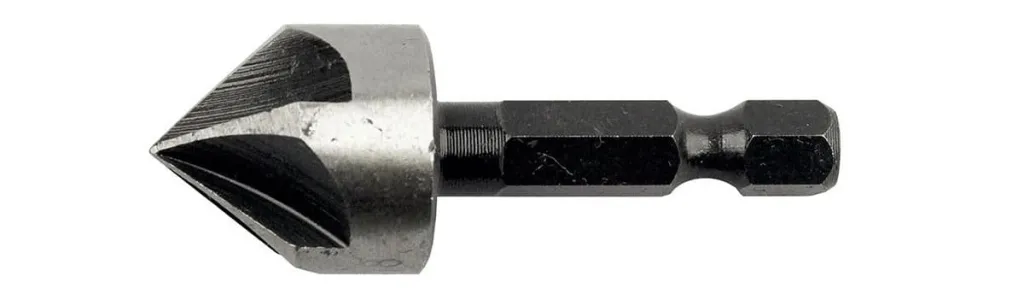

Зенковка — это специализированный металлорежущий инструмент, предназначенный для обработки отверстий. Его главная задача - снятие фаски или скругление кромки отверстия, чтобы придать ей правильную геометрическую форму. Это важно, например, при сборке деталей, чтобы обеспечить плотное прилегание и прочность соединения.

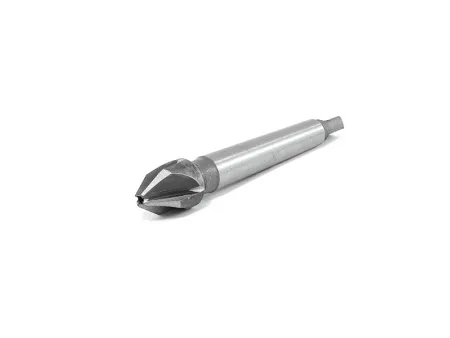

Зенковки бывают самых разных форм и размеров. Они могут иметь конусную, цилиндрическую или комбинированную рабочую часть. Чаще всего для обработки отверстий используют зенковки с углом конуса от 60 до 120 градусов. Выбор зависит от материала заготовки, толщины детали и других технологических особенностей.

Помимо классических цельных зенковок, существуют и сборные модели, состоящие из корпуса и сменных режущих элементов. Это позволяет быстро и легко менять режущую кромку по мере износа. Сменные пластины изготавливают из твердых сплавов.

А еще зенковка — это процесс механической обработки. Эта операция необходима для подготовки отверстий под установку потайных головок крепежных элементов, обработки торцов отверстий, снятия фасок, сглаживания острых кромок на деталях, подготовки отверстий под посадку подшипников, втулок и других элементов.

Обозначения зенковок

Система обозначений зенковок включает в себя следующие элементы:

• диаметр отверстия (d) - размер по дну канавки,
• диаметр фаски/конуса (D) - размер по верхнему краю,
• угол наклона конической поверхности (α) - в градусах,
• глубина зенковки (h) - размер от поверхности заготовки до дна канавки.

Например, обозначение 12H8x45° означает, что нужны следующие размеры зенковок - диаметр 12 мм, коническая поверхность 45° и глубина, соответствующая посадке h8.

Такая система параметров позволяет точно воспроизвести необходимую геометрию при изготовлении зенковок и выполнении этой технологической операции.

Подбор размеров и глубины зенковки

Чтобы зенковка выполняла свои функции максимально эффективно, необходимо правильно подобрать её геометрические параметры. В первую очередь, это диаметр отверстия под зенковку (d), диаметр фаски/конуса (D), угол наклона конической поверхности (α) и глубина (h).

Подбор оптимальных размеров зенковки - важная задача, от решения которой во многом зависит качество и долговечность готового изделия. Неправильно выполненная зенковка может стать «слабым звеном» конструкции.

Подготовка отверстия и выполнение зенковки

Прежде чем приступать к зенковке, необходимо тщательно подготовить отверстие. Для этого выполняются следующие операции.

• Обработка торцов отверстий для увеличения площади соприкосновения с головкой крепежа. Это повышает прочность соединения.
• Снятие фасок и сглаживание острых кромок на деталях. Это необходимо для предотвращения травм при сборке и эксплуатации, а также для улучшения внешнего вида.
• Формирование конусной поверхности в отверстии. Она облегчает установку и центрирование других деталей, таких как подшипники или втулки.

Только после такой подготовки можно приступать к собственно зенковке. Для этого используются специальные зенковки - концевые фрезы с коническим профилем режущей части. Они позволяют быстро и точно сформировать необходимую геометрию в отверстии.

Почему стоит выбрать «Русский Инструмент» для своего производства?

Главное преимущество «Русского Инструмента» — это глубокая экспертиза и многолетний опыт в этой отрасли. За десятилетия работы компания накопила бесценные знания и технологические наработки. Сегодня «Русский Инструмент» - один из лидеров российского рынка, чья продукция отличается безупречным качеством и надежностью.

Главный козырь — это постоянное развитие и внедрение новейших технологий. Конструкторское бюро «Русского Инструмента» регулярно разрабатывает инновационные решения, повышающие эффективность металлообработки. Выпускаемые зенкеры, зенковки, цековки, пластины твердосплавные и другие инструменты отличаются повышенной износостойкостью, улучшенными режущими свойствами и впечатляющей долговечностью.

Еще одно ключевое преимущество — это гибкость и клиентоориентированность компании. «Русский Инструмент» готов оперативно выполнять даже самые нестандартные заказы, подстраиваясь под потребности конкретного производства. Здесь вы всегда найдете индивидуальный подход и высокий уровень сервиса.

Обратившись в «Русский Инструмент», вы получите не просто качественный металлорежущий инструмент. Вы получите надежного партнера, который искренне заинтересован в успехе вашего бизнеса и будет всегда рядом, чтобы помочь решить любые задачи.
