Токарные патроны и кулачки

Содержание:

1. Виды токарных патронов
2. ГОСТы на патроны токарные
3. Классификация токарных патронов по классу точности
4. Кулачки для токарных патронов

Виды токарных патронов

По количеству зажимов выделяют следующие виды токарных патронов:

1. Двухкулачковые патроны. Используются для зажима сложных деталей небольшого размера несимметричной формы.

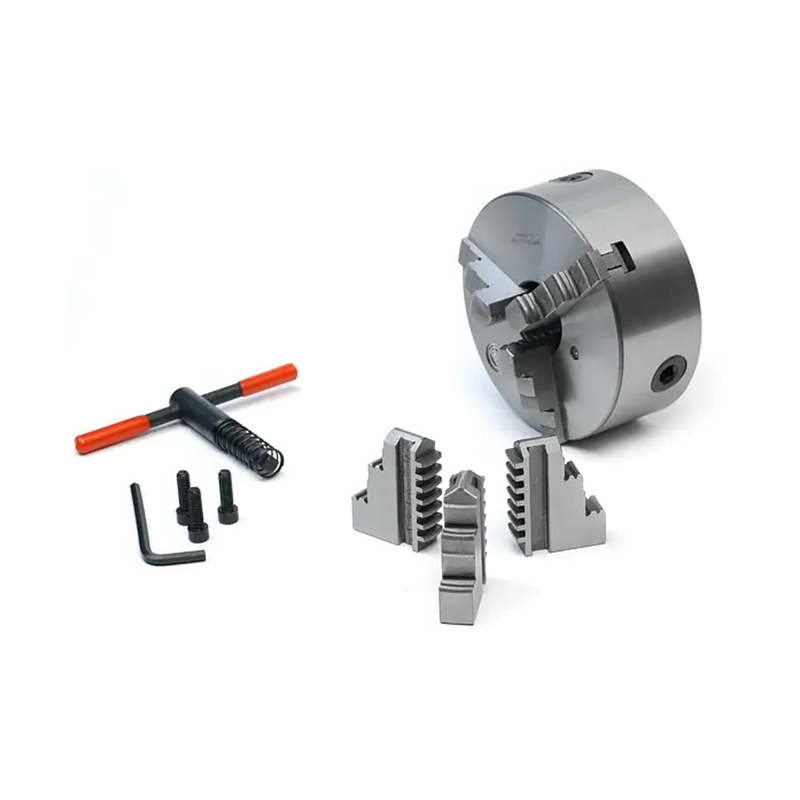

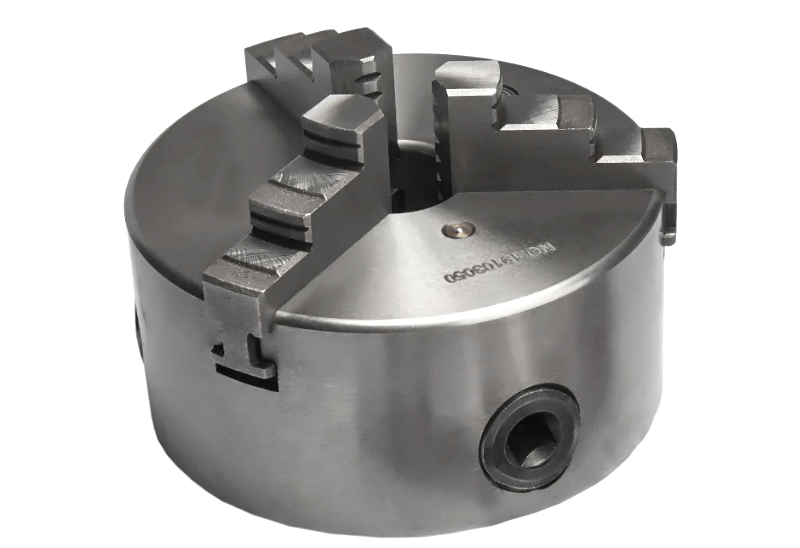

2. Трехкулачковые патроны самоцентрирующиеся. Используются для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации.

3. Четырехкулачковые патроны с независимой фиксацией зажимов. Данный тип патронов применяется для обработки заготовок прямоугольной и нессиметричной формы, квадратных прутков.

4. Шестикулачковые патроны самоцентрирующиеся. Оптимальны для того, чтобы закрепить тонкостенную деталь без деформации. Шесть кулачков обеспечивают равномерное распределение фиксирующего усилия.

В нашем интернет-магазине представлены трехкулачковые и четырехкулачковые патроны.

ГОСТы на патроны токарные

Государственные стандарты регулируют эксплуатационные и технические параметры, согласно которым подбираются токарные патроны для станков:

• Ряд возможных внешних диаметров патронов и соответственно диапазон размеров заготовки;
• Способ крепления патрона на шпинделе;
• Расположение и размеры крепежных отверстий в токарном патроне;
• Пределы частот вращения токарного патрона;
• Диаметр отверстия в корпусе патрона для установки прутка или трубы;
• Точность токарного патрона.

Существует восемь стандартов, описывающих требования к узлам токарных станков и к патронам для них. С некоторыми из них можно ознакомиться на нашем сайте:

• Патроны токарные общего назначения. Общие технические условия. ГОСТ 1654-86
• Патроны токарные поводковые. Конструкция и размеры. ГОСТ 2571-71
• Патроны токарные самоцентрирующие трех- и двухкулачковые клиновые и рычажно-клиновые. Основные размеры. ГОСТ 24351-80

Классификация токарных патронов по классу точности

Точность устройства определяется в ГОСТе 1654-86. Выделяют четыре класса: А (особо высокая), В (высокая), П (повышенная) и Н (нормальная). Класс А — особо высокая точность. Сфера применения — мелкие и твердые заготовки. Класс В — Высокая точность, применяется для обработки мелких вариаций. Класс П — повышенный класс, используется для выделки твердых производственных деталей.Класс Н — нормальные показатели, усредненные.

Кулачки для токарных патронов

Кулачки для токарных патронов обеспечивают надежную фиксацию механизма.

• Прямые, которые обеспечивают зажим наружной поверхности заготовки

• Обратные, которые обеспечивают зажим внутренней поверхности заготовки

1. Цельные кулачки изготавливаются из цельного куска стали.

2. Сборные кулачки состоят из двух частей – основания из закалённой стали и съемной накладки. Накладная часть может быть изготовлена из стали без термообработки или цветного металла.

3. Сырые кулачки. Сырые кулачки используют для обеспечения высокой точности центрирования. Они растачиваются точно по диаметру закрепляемой детали. Кулачки состоят из термообработанной рейки, в которую запрессован цилиндрический штифт с резьбой.

Обратившись в магазин «Русский инструмент» можно заказать токарные патроны и кулачки. Для своих клиентов мы обеспечиваем выгодные цены, оперативную отгрузку и доставку в любой регион России
