Развертка: конструкция, виды и особенности использования
Содержание
- Конструктивные особенности инструмента
- Какие виды разверток существуют?
- Особенности эксплуатации разверток
Развертка – это металлорежущий инструмент, который используется в процессе развертывания, то есть чистовой обработки отверстий. Во время работы происходит не только вращение, но и продольная подача развертки. Большое количество зубьев позволяет добиться снятия тончайшего слоя металла, толщиной меньше миллиметра.
Инструмент может быть использован для работы с отверстиями различной формы – как с цилиндрическими, так и конусными. Говоря о том, для чего нужна развертка по металлу, следует подчеркнуть, что инструмент обеспечивает точность геометрических параметров отверстия, а также нужный класс шероховатости поверхности.
Конструктивные особенности инструмента
Производство разверток и их характеристики регламентированы несколькими документами - ГОСТ 29240-91, ГОСТ 11173-76, ГОСТ 7722-77, ГОСТ 1672-80. Чаще всего для производства инструмента используются легированные и быстрорежущие стали. Выбор конкретных марок зависит от материала заготовки, подлежащей обработке.
Конструкция инструмента состоит из следующих частей:
- Рабочая. Именно этот участок непосредственно выполняет функцию развертывания, то есть воздействует на обрабатываемую заготовку с помощью зубьев, число которых может достигать 16. Важным элементом рабочей части являются канавки, необходимые для отвода стружек. Различают прямые и спиральные канавки. Наибольшее распространение получили прямые. Спиральные используются в работе с прерывистыми поверхностями. В свою очередь рабочую часть можно представить в виде следующих зон:
- Заборная. Эта зона необходима для срезания слоя металла. Ее основной частью является направляющий конус. Кроме того, заборная зона развертки включает в себя зубья с остро заточенными режущими кромками, которые непосредственно срезают металл с внутренней стороны.
- Калибрующая. Как следует из названия, эта зона отвечает за калибровку, то есть подгонку размеров отверстия.
- Конусная. В этой зоне зубья переходят в шейку инструмента.
- Переходная. Также эту часть называют шейкой. Она представляет собой цилиндр, связующий между собой рабочую часть и хвостовик.
- Хвостовая. Этот участок используется для крепления инструмента в патроне или воротке.

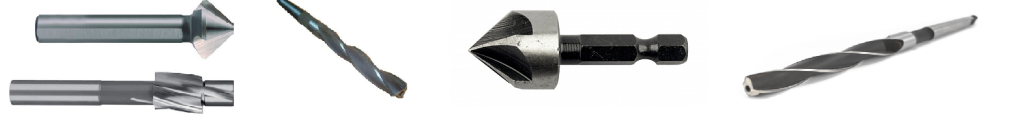

Какие виды разверток существуют?
Существуют различные виды инструмента, которые подбираются в зависимости от технологических задач, которые нужно решить.
Виды разверток по способу использования:
- ручные. Инструмент предназначен для установки в вороток и имеет квадратный хвостовик. Диаметр развертки находится в пределах 50 мм.,
- машинные. Инструмент предназначен для установки в различные станки для металлообработки. Хвостовик имеет форму конуса или цилиндра. Диаметр развертки может быть любой толщины.
Виды разверток по форме рабочей части:
- цилиндрические. Применяются для работы со стандартной круглой формой отверстия, имеют прямые или винтовые канавки,
- конические. Развертка имеет форму конуса со срезанной верхушкой и позволяет обрабатывать как классические отверстия, так и конические, создавая форму конуса. Прямые или винтовые канавки отводят стружку,
- ступенчатые. Такие развертки встречаются не часто. Они считаются универсальными. С их помощью можно выровнять отверстия в листах металла. Отличительной особенностью изделия является коническая форма со ступенчатым скосом.
Виды разверток по точности обработки:
- цилиндрические развертки различаются по номеру квалитета,
- конические инструменты подразделяются в зависимости от уровня обработки на черновой, средний и чистовой.
Особенности эксплуатации разверток
Согласно назначению развертки ее применение должно обеспечить безупречную точность геометрии. Однако добиться этого можно только при условии правильной эксплуатации. Учитывая, что инструмент в процессе использования испытывает высокое давление, нужно использовать смазку при выполнении любых операций.
Работая вручную, важно правильно вкрутить инструмент во избежание деформации отверстия. В случае использования машинных разверток рекомендуется устанавливать их сразу после сверла. Благодаря этому развертка получит такое же направление, точность будет повышена, а биение минимизировано. Работать с разверткой на высокой скорости не рекомендуется. В среднем скорость вращения сверла должна быть в три раза выше, чем у развертки. Сниженное число оборотов обеспечивает точность и защитит от перегрева и затупления лезвий.
