Пластина твердосплавная: расшифровка, преимущества, классификация
Содержание:
Твердосплавная пластина — это инструмент, на долю которого приходится значительная часть операций по резке металла. Так, с ее помощью выполняется сверление, зенкерование, точение, фрезерная обработка и целый ряд других операций. Пластины позволяют качественно обрабатывать твердые металлы с высокой скоростью и производительностью. Изготовление твердосплавных пластин регламентируется ГОСТ 19086-80, ГОСТ 19042-80, ГОСТ 25395-90.
Пластина представляет собой расходник (сменную часть) для металлорежущего инструмента. Форма сменной твердосплавной пластины может быть разной, однако в центре всегда имеется отверстие, с помощью которого пластина устанавливается в державку станка и закрепляется винтом. Рабочей частью являются грани с режущими кромками. От их количества зависит срок эксплуатации инструмента. На боковых частях имеются канавки для отведения стружки - стружколомы.
Пример расшифровки обозначения твердосплавных пластин GDMN 050040-GT PP20:
- GDMN – форма пластины,
- 0500 – размер пластины,
- 40 - радиус фаска,
- GT – форма стружколома,
- PP20 - сплав, из которого сделана пластина.
Материал изготовления
Данный вид пластин изготавливают из разных марок твердых сплавов методом прессования и термообработки. Используются следующие сплавы - вольфрамокобальтовые, титано-вольфрамо-кобальтовые, титано-тантало-вольфрамо-кобальтовые, карбид-титановые. Для того чтобы продлить срок эксплуатации пластин, производители применяют специальные покрытия, способные в несколько раз повысить твердость пластины, снизить температуру во время резания, увеличивая тем самым ее долговечность.
Основные преимущества твердосплавных пластин
- Прочность и надежность.
- Способность хорошо переносить воздействие высоких температур.
- Экономичность, обеспечиваемая за счет сочетания невысоких цен, а также возможности перевернуть пластину и использовать острой стороной.
- Высокое качество обработки заготовок.
- Функциональность. Вместо нескольких цельных резцов для каждого вида обработки достаточно использовать всего один резец с набором пластин для разных видов работ и материалов. Это удобно и позволяет не тратить время на трудоемкую замену резцов, не использовать дополнительное место для хранения инструментов.
- Возможность использования пластин различных производителей благодаря единым стандартам.
- Повышение производительности труда. Замена пластин происходит быстро, станок не будет простаивать.
- Широкие возможности применения твердосплавных пластин для различных задач благодаря большому ассортименту моделей.
Виды сменных твердосплавных пластин
По типу инструмента пластины делятся на токарные, фрезерные и модели для сверл.
По виду обработки существует классификация изделий для черновой, получистовой и чистовой работы. Для каждого вида обработки подбирается пластина из соответствующего сплава.

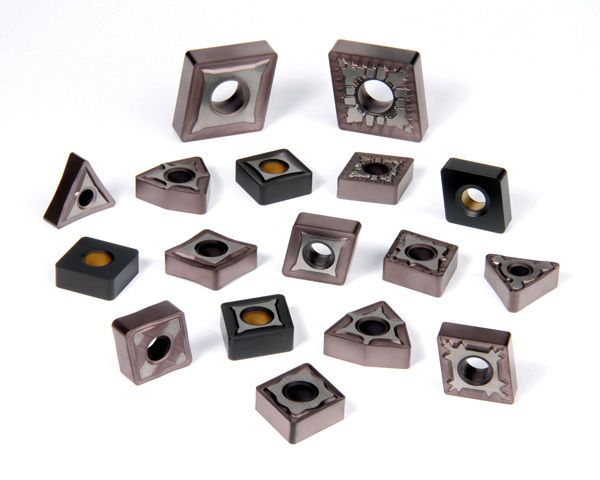

По геометрической форме пластины могут быть круглыми, квадратными, треугольными, в виде ромбов, параллелограммов, трехгранников, пятигранников и восьмигранников. Каждая форма имеет свое буквенное обозначение.
Кроме того, различаются твердосплавные пластины и по размерам, которые должны соответствовать параметрам обрабатываемой заготовки.
Также инструмент классифицируется по величине заднего угла, от которого зависит чистота обработки - чем больше угол, тем более тонкая и чистая работа получится. Пластины с большим значением заднего угла применяют в основном для обработки заготовок из мягких металлов для снижения силы резания при внутренней и внешней обработке.
Наконец, твердосплавные пластины различают и по классу точности – всего предусмотрено 5 классов.
Для правильного выбора твердосплавных пластин необходимо учитывать, в первую очередь, задачи, которые вы хотите решить, и операции, которые вы планируете выполнять. Кроме того, следует учитывать следующие характеристики твердосплавных пластин:
- оборудование, на котором будет проводиться обработка,
- тип требуемой обработки – черновая, получистовая, чистовая,
- форму, размер пластины, класс точности,
- материал, из которого выполнена заготовка.
Надежные сменные твердосплавные пластины – залог быстрой и качественной обработки металла. Компания «Русский Инструмент» производит металлорежущий инструмент. В ассортименте представлены не только пластины твердосплавные, но и резцы, развертки, сверла, метчики и т.д. Выгодные цены, работа без посредников, а также быстрая отгрузка и доставка делают «Русский Инструмент» одним из наиболее привлекательных партнеров.
Получите коммерческое предложение уже сегодня, связавшись со специалистами компании «Русский Инструмент»!
