Долбяки зубонарезные
Долбяк представляет собой инструмент, похожий на зубчатое колесо с передними и задними и задними углами на вершинах боковых сторон зубьев. Они применяются для выполнения следующих операциях :— для выполнения нарезки зубьев;
— обработки окружностей (целиком и сегментарно);
— для создания шлицевых отверстий на валах и в зубчатых колесах;
— для получения пазов, канавок, углов на плоских и фасонных поверхностях.
Инструмент используется в производстве:
— блочных колес;
— зубчатых колес;
— шпилевых отверстий;
— пазов;
— зубчатых реек;
— шевронных передач;
— канавок на плоских;
Типы долбяков
Долбяки изготавливают трех типов: дисковые, чашечные, хвостовые

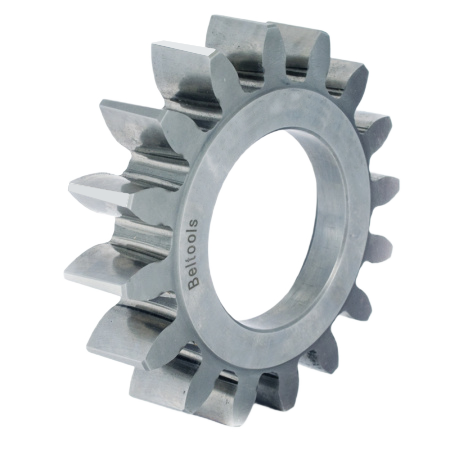

Дисковый долбяк представляет собой зубчатое колесо с режущими элементами, отличающимися определенной степенью заточки. Используется для выполнения зубцов, реек и венцов.

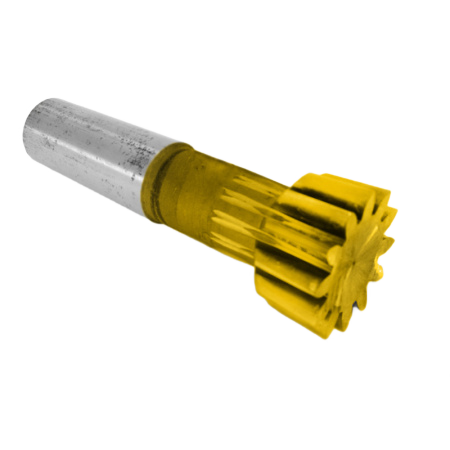

Долбяк хвостовой имеет небольшой диаметр и применяется для колес с внутренним сцеплением или мелкомодульных колес. Позволяет достигать высокой точности обработки,которая обычно превышает точность обработки червячными фрезами.

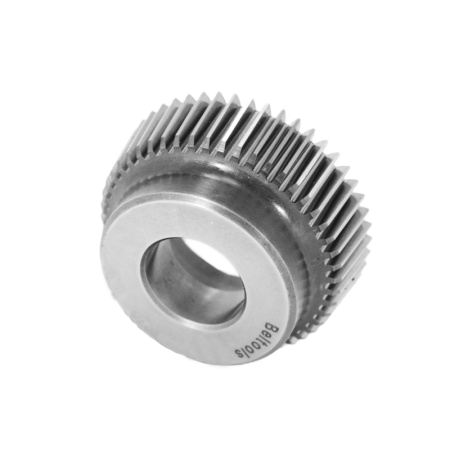

Долбяк чашечный - инструмент работающий в упор и поэтому его элементы крепления располагаются во втулке или специальной выемке.Чашечные долбяки применяют для обработки колес внешнего зацепления с выступающим буртиком или зубчатым венцом.
Чашечные долбяки жестче чем хвостовые (применяются для более точных колес внутреннего зацепления) и имеют большую длину выточки по сравнению с дисковыми.
Основным стандартом, регулирующим параметры долбяков, является ГОСТ 9323-79
Долбяки в соответствии с ГОСТ разделяются по классу точности (АА, А, В)
• «АА» - целевое назначение: обработка колес со степенью точности не менее 6;
• «А» - точность 7 степени;
• «В» - 8-я степень обработки
Применение
Применение долбяков обеспечивает высокую производительность при зубонарезных операциях «в упор». К несомненным преимуществом этого инструмента является высокая технологичность операций, высокая точность – от 6-й до 8-й степени, высокая точность обработки (обычно выше чем при использовании червячных фрез. Следует иметь в виду, что долбяки имеют существенные ограничения по скорости резания из-за инерции. Также они менее производительны, чем червячные модульные фрезы.Данный вид инструмента представлен под собственной торговой маркой Beltools. Ознакомиться с новинками долбяков дисковых, хвостовых и чашечных можно на нашем сайте, здесь же можно оформить заказ на продукцию при необходимости более подробной консультации, обратитесь к специалисту компании. Мы всегда готовы помочь.
