Как правильно подобрать сверло под резьбу для метчика?
Содержание
- Что нужно учесть при выборе сверла?
- Нормативная база
- Как определить размер сверла под метчик без ГОСТов и таблиц?
- Возможности компании «Русский Инструмент»

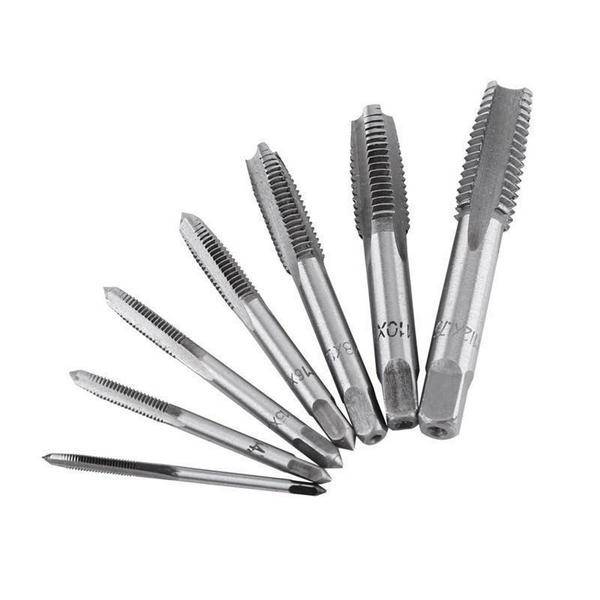

Метчик – это инструмент для резки металла и создания внутренней резьбы, который представляет собой винт с кромками по всей площади.
Создание отверстий в металлических заготовках включает в себя два основных этапа – сверление отверстия (глухого или сквозного) и только после этого нарезку резьбы с помощью метчика. Важным условием создания отверстий с требуемыми параметрами и геометрией является верный подбор диаметра сверла для нарезания резьбы. Если отверстие будет больше, чем нужно, то глубина канавки будет не большой, а соединение, соответственно, – слабым. Напротив, если отверстие будет чересчур узким, метчик может перегреться от высокого сопротивления и сломаться.
Что нужно учесть при выборе сверла?
- Особенности обрабатываемого материала. Необходимо учесть характеристики материала заготовки и подбирать инструмент в соответствии с ними. Так, для работы с большинством металлов подходит быстрорежущая HSS сталь, в составе которой есть кобальт и вольфрам. Для работы с твердыми материалами используются сверла из твердых сплавов. Кроме того, отверстия будут иметь разный диаметр в зависимости от степени твердости материала.
- Обработка чернового отверстия. Снятие фаски или обработка зенковкой обеспечит правильное центрирование метчика, точность резьбы, а также облегчит заход крепежных инструментов в резьбу.
- Тип метчика. Параметры отверстий варьируются в зависимости от типа используемого метчика (метрический, бесстружечный и т.д.) даже при прочих равных условиях.
- ГОСТ 24705 – 2004 «Резьба метрическая»,
- ГОСТ 19257 – 73 «Отверстия под нарезание метрической резьбы»,
- ГОСТ 21348 – 75 «Отверстия под нарезание трубной цилиндрической резьбы»,
- ГОСТ 18844 – 73 «Метчики бесстружечные».
Нормативная база
Все таблицы размеров сверл под резьбу метчиком, которые могут понадобиться при выборе, приведены в соответствующих отраслевых стандартах:
Как определить размер сверла под метчик без ГОСТов и таблиц?
Определить, каким сверлом сверлить под метчик, поможет простая формула, согласно которой от диаметра резьбы нужно отнять шаг метчика. Приведем пример – резьба М1х0,25. В этой маркировке номинальный диаметр резьбы составляет 1 мм., а шаг метчика – 0,25 мм. Вычитая из первого значения второе, получаем 0,75 мм. Такой диаметр должно иметь сверло.
Важно!
Данный способ позволяет узнать лишь приблизительное значение диаметра. Профессиональные мастера должны руководствоваться нормами ГОСТ, чтобы подобрать сверло для нарезки резьбы метчиком.
Таблица для определения параметров метрической резьбы общего назначения (ГОСТ 24705 – 2004 «Резьба метрическая»)
|
Номинальный диаметр резьбы D, наружный диаметр резьбы d |
Шаг, Р |
Средний диаметр D2, d2 |
Внутренний диаметр D1, d1 |
Внутренний диаметр по дну впадины d3 |
|---|---|---|---|---|
|
0,5 |
0,125 |
0,419 |
0,365 |
0,347 |
|
1 |
0,25 |
0,838 |
0,729 |
0,693 |
|
1,4 |
0,3 |
1,205 |
1,075 |
1,032 |
|
2 |
0,4 |
1,740 |
1,567 |
1,509 |
|
2,5 |
0,45 |
2,208 |
2,013 |
1,948 |
|
3 |
0,5 |
2,675 |
2,459 |
2,387 |
|
3,5 |
0,6 |
3,110 |
2,850 |
2,764 |
|
4 |
0,7 |
3,545 |
3,242 |
3,141 |
|
4,5 |
0,75 |
4,013 |
3,688 |
3,580 |
|
5 |
0,8 |
4,480 |
4,134 |
4,019 |
|
6 |
1 |
5,350 |
4,917 |
4,773 |
|
7 |
1 |
6,350 |
5,917 |
5,773 |
|
8 |
1 |
7,350 |
6,917 |
6,773 |
|
9 |
1 |
8,350 |
7,917 |
7,773 |
|
10 |
1 |
9,350 |
8,917 |
8,773 |
|
20 |
1 |
19,350 |
18,917 |
18,773 |
|
30 |
1 |
29,350 |
28,917 |
28,773 |
|
40 |
2 |
38,701 |
37,835 |
37,546 |
|
50 |
2 |
48,701 |
47,835 |
47,546 |
|
60 |
1 |
59,350 |
58,917 |
58,773 |
|
70 |
2 |
68,701 |
67,835 |
67,546 |
|
80 |
1 |
79,350 |
78,917 |
78,773 |
|
90 |
2 |
88,701 |
87,835 |
87,546 |
|
100 |
2 |
98,701 |
97,835 |
97,546 |
|
110 |
2 |
108,701 |
107,835 |
107,546 |
|
120 |
2 |
118,701 |
117,835 |
117,546 |
|
130 |
2 |
128,701 |
127,835 |
127,546 |
|
140 |
2 |
138,701 |
137,835 |
137,546 |
|
150 |
2 |
148,701 |
147,835 |
147,546 |
|
200 |
2 |
198,701 |
197,835 |
197,546 |
|
250 |
3 |
248,051 |
246,752 |
246,319 |
|
300 |
3 |
298,051 |
296,752 |
296,319 |
|
350 |
4 |
347,402 |
345,670 |
345,093 |
|
400 |
4 |
397,402 |
395,670 |
395,093 |
|
450 |
6 |
446,103 |
443,505 |
442,639 |
|
500 |
6 |
496,103 |
493,505 |
492,639 |
|
550 |
6 |
546,103 |
543,505 |
542,639 |
|
600 |
6 |
596,103 |
593,505 |
592,639 |
Таблица для определения параметров отверстий заготовок под обработку резьбы бесстружечными метчиками (ГОСТ 18844 – 73 «Метчики бесстружечные»)
|
Номинальный диаметр резьбы |
Шаг резьбы |
Диаметры отверстий под обработку резьбы гаек полей допусков |
|||||||||||
|
4Н5Н |
5Н5Н |
6Н |
7Н |
8Н |
9Н |
||||||||
|
Наим. |
Пред.откл. |
Наим. |
Пред.откл. |
Наим. |
Пред.откл. |
Наим. |
Пред.откл. |
Наим. |
Пред.откл. |
Наим. |
Пред.откл. |
||
|
1 |
0,2 |
0,900 |
+0,010 |
0,900 |
+0,018 |
0,910 |
+0,014 |
0,910 |
+0,019 |
0,920 |
+0,010 |
0,920 |
+0,014 |
|
2 |
0,25 |
1,870 |
+0,015 |
1,880 |
+0,016 |
1,880 |
+0,019 |
1,880 |
+ 0,021 |
1,900 |
+ 0,010 |
1,910 |
+ 0,010 |
|
3 |
0,35 |
2,820 |
+0,020 |
2,830 |
+0,023 |
2,830 |
+0,020 |
2,830 |
+0,023 |
2,850 |
+0,015 |
2,860 |
+0,016 |
|
4 |
0,5 |
3,730 |
+0,030 |
3,740 |
+0,038 |
3,750 |
+0,036 |
3,750 |
+0,040 |
3,770 |
+0,025 |
3,780 |
+0,024 |
|
5 |
0,5 |
4,730 |
+0,030 |
4,740 |
+0,038 |
4,750 |
+0,036 |
4,750 |
+0,040 |
4,770 |
+0,025 |
4,780 |
+0,024 |
|
10 |
1,0 |
9,450 |
+0,047 |
9,460 |
+0,066 |
9,480 |
+0,059 |
9,480 |
+0,075 |
9,500 |
+0,048 |
9,520 |
+0,064 |
|
20 |
1,0 |
19,450 |
+0,047 |
19,460 |
+0,047 |
19,480 |
+0,059 |
19,480 |
+0,075 |
19,500 |
+0,048 |
19,520 |
+0,064 |
|
30 |
1,0 |
29,450 |
+0,047 |
29,460 |
+0,047 |
29,480 |
+0,059 |
29,480 |
+0,075 |
29,500 |
+0,048 |
29,520 |
+0,064 |
Таблица диаметров сверл под метчики с американской резьбой UNC
|
Резьба х Ниток на дюйм |
Диаметр сверла, мм |
Резьба х Ниток на дюйм |
Диаметр сверла, мм. |
|---|---|---|---|
|
1/4х20 |
5,1 |
7/8х9 |
19,5 |
|
5/16х18 |
6,5 |
1х8 |
22,25 |
|
3/8х16 |
8 |
1 1/8х7 |
25 |
|
7/16х14 |
9,4 |
1 1/4х7 |
28,25 |
|
1/2х13 |
10,8 |
1 3/8х6 |
30,75 |
|
9/16х12 |
12,2 |
1 1/2х6 |
34 |
|
5/8х11 |
13,6 |
1 3/4х5 |
39,5 |
|
3/4х10 |
16,5 |
2х4 |
45 |
Таблица диаметров сверл под метчики с американской резьбой UNF
|
Резьба х ниток на дюйм |
Диаметр сверла, мм |
Резьба х ниток на дюйм |
Диаметр сверла, мм |
|
1/4х28 |
5,5 |
3/4х16 |
17,5 |
|
5/16х24 |
6,9 |
7/8х14 |
20,5 |
|
3/8х24 |
8,5 |
1х12 |
23,25 |
|
7/16х20 |
9,9 |
1 1/8х12 |
26,5 |
|
1/2х20 |
11,5 |
1 1/4х12 |
29,75 |
|
9/16х18 |
12,9 |
1 3/8х12 |
33 |
|
5/8х18 |
14,5 |
1 1/2х12 |
36 |
