Как пользоваться разверткой по металлу?
Содержание:
Для получения точных и чистых отверстий в деталях и изделиях из металла выполняют технологическую операцию, которая называется развертыванием. Ее суть заключается в доведении геометрических параметров отверстия до требуемых. Обработка выполняется специальным металлорежущим инструментом – разверткой, которая представляет собой оснастку для ручных инструментов и промышленных токарных и сверлильных станков.
Для чего используют развертки? Ее основное назначение – финишная обработка отверстий в металле. С помощью данного инструмента можно скорректировать форму, размер, класс точности и добиться требуемой шероховатости, от которой зависит прочность соединений деталей и их износостойкость.
Развертка по внешнему виду напоминает стержень, на одном конце которого расположены продольно идущие зубья, режущие кромки и канавки для отведения металлической стружки. Количество кромок может быть разным, максимальное – 16.
Особенности строения разверток
Конструктивно развертка состоит из следующих частей:
- рабочей, которая в свою очередь делится на две зоны – режущую и калибровочную. Режущая часть – это зубья с острыми кромками, снимающие тонкий слой металла. Калибровочная – это цилиндрическая лента, которую образуют грани режущих зубьев, она увеличивает стойкость развертки,
- переходной части или шейки, которая отделяет хвостовик от рабочей части,
- зажимной, имеющей еще одно название – хвостовик. Данная часть развертки предназначена для ее закрепления на станке, в воротке или в патроне электрической дрели.
Развертки изготавливают из быстрорежущих и инструментальных легированных марок стали в соответствии с ГОСТ 1523-81.
Виды разверток
По способу применения:
- Ручные. Имеют хвостовую часть в виде цилиндра и рабочую часть с более длинными кромками. На конце хвостовика имеется квадратный профиль, с его помощью развертка соединяется с воротком, т.е. вставляется в паз подходящего размера. С помощью ручных разверток можно обрабатывать отверстия диаметром от 3 до 50 мм.,
- Развертки машинные с хвостовиком. Имеют укороченную рабочую часть, хвостовик крепится в специальных державках, которые устанавливают в шпиндели станков. Хвостовики могут иметь цилиндрическую и коническую форму.

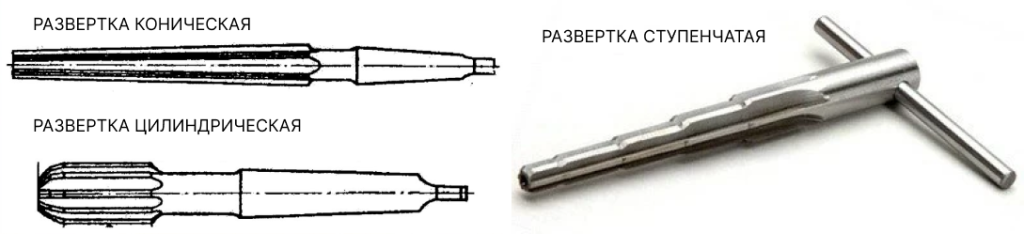

По форме:
- Цилиндрические. Применяются для чистовой обработки стандартных отверстий. Канавки для отведения стружки могут быть винтовыми или прямыми,
- Конические. Имеют форму вытянутого конуса, вершина которого срезана. С их помощью можно проводить финишную обработку обычных и конических отверстий. Отведение стружки осуществляется аналогично цилиндрическим разверткам,
- Ступенчатые. Встречаются редко, используются для обработки отверстий в листовом металле. Они имеют форму конуса, скос выполнен в виде ступенек по всей длине конуса.

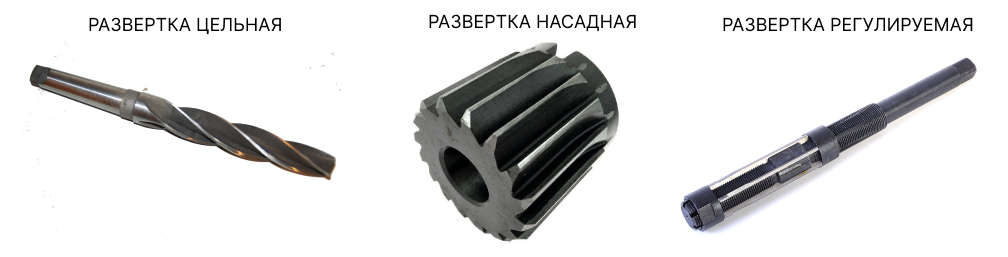

По конструкции:
- Цельные. Имеют цельную основу с хвостовиком. Это наиболее часто применяемый инструмент, доступный по цене,
- Насадные. Имеют форму трубки с отверстием для соединения с хвостовиком, который закрепляется в патроне станка. Развертки данного типа считаются универсальными, так как для них можно изготовить хвостовик для фиксации на самых разных станках,
- Регулируемые. Особый инструмент, диаметр рабочей части которого регулируется и максимально может достигать 50 мм. Чтобы воспользоваться регулируемой разверткой по металлу, нужны два ключа, отвертка, штангенциркуль или микрометр для получения нужного размера.
Существует классификация разверток по другим показателям, например, по форме канавок – винтовые и прямые, по числу режущих зубьев – от 6 до 16, по материалу изготовления и др.
Принцип действия
Разберем, как правильно пользоваться разверткой. Для получения аккуратного и точного отверстия необходимо правильно подобрать инструмент. Сверло должно соответствовать диаметру развертки по металлу, необходимо обеспечить припуск, т.е. сверло для подготовки отверстия должно быть чуть меньше диаметра развертки.
Процесс развертки отверстия происходит следующим образом – режущий инструмент подводят к краю готового отверстия, инструмент начинает вращение вдоль оси отверстия. Для увеличения срока эксплуатации оснастки и повышения эффективности ее применения необходимо применять охлаждающую жидкость. После завершения обработки развертку необходимо осторожно извлечь из отверстия. Для продления срока службы инструмента важно соблюдать условия эксплуатации и хранения в соответствии с рекомендациями производителя.
