Токарные резцы и пластины Beltools

Содержание:

1. Проходные резцы Beltools
2. Расточные резцы Beltools
3. Преимущества токарных державок Beltools
4. Особенности выбора пластин для токарной обработки
5. Крепление пластины



В наши дни токарные резцы со сменными многогранными пластинами набирают большую популярность, они в основном используются на токарных станках с ЧПУ. Пользоваться такими резцами намного удобнее, так как есть возможность быстро сменить пластину, пропадает необходимость в заточке и пайке. Также резцы с СМП выгоднее, купить сменные пластины дешевле, чем цельный резец. Токарные резцы бренда Beltools производятся двух типов: для наружного (проходные) и для внутреннего точения (расточные).

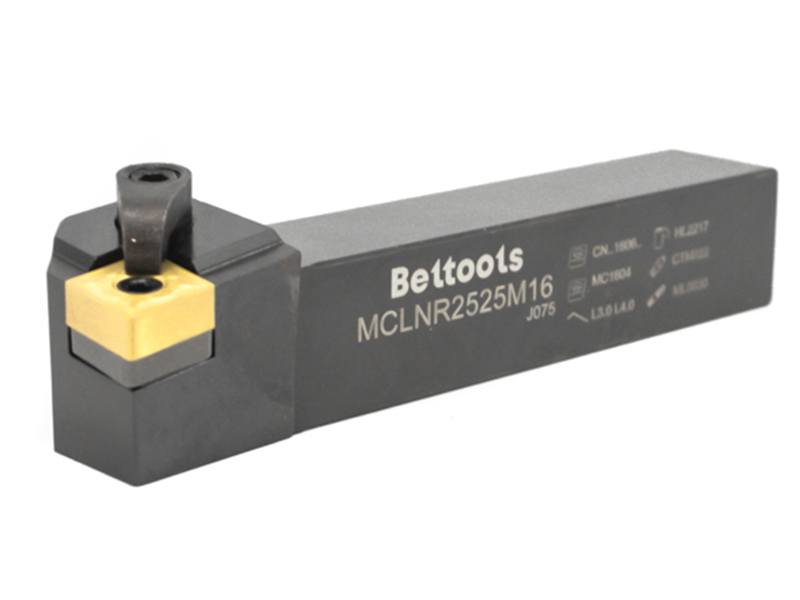

Резец для наружнего точения	Резец для внутреннего точения

Проходные резцы Beltools

Проходные токарные резцы с СМП состоят из державки, механического крепления и сменной пластины. Такие резцы используются для продольного точения, контурной обработки, поперечного точения и поперечного точения от центра. Выбор формы пластины зависит от типа обработки и закрепления пластины на державке.

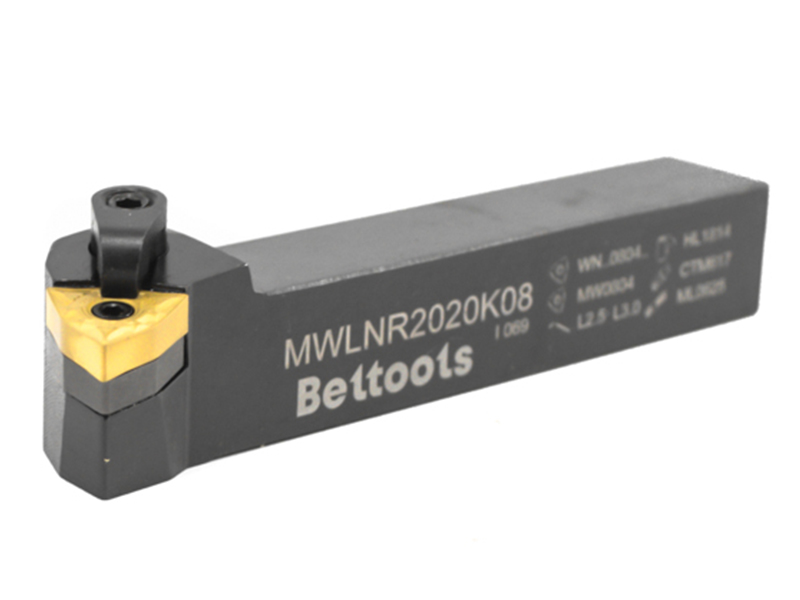

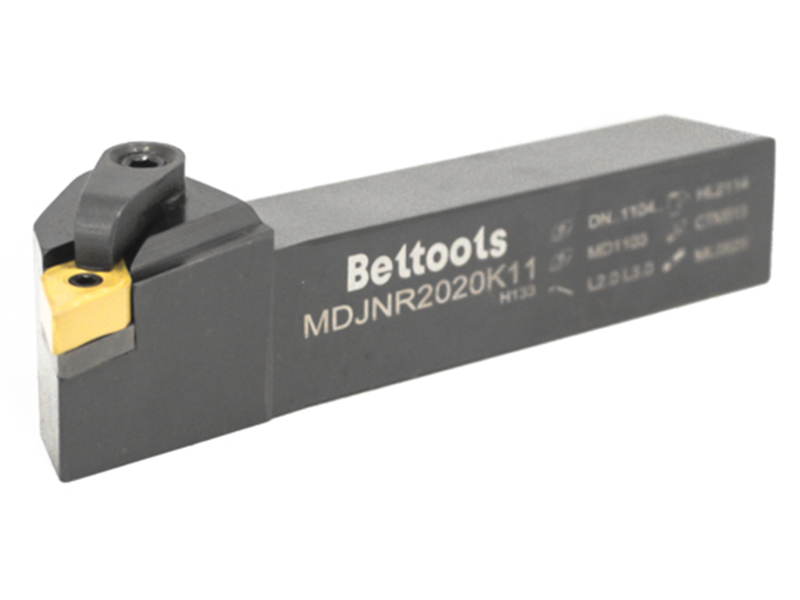

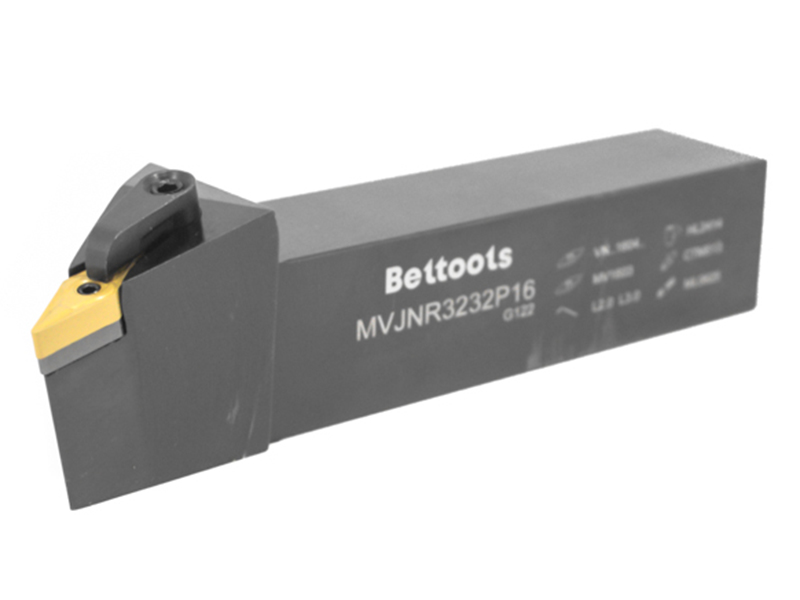

Резец проходной Beltools с пластиной C	Резец проходной Beltools с пластиной D	Резец проходной Beltools с пластиной S	Резец проходной Beltools с пластиной V	Резец проходной Beltools с пластиной W




При выборе резцов для наружного точения воспользуйтесь сводными таблицами ниже.

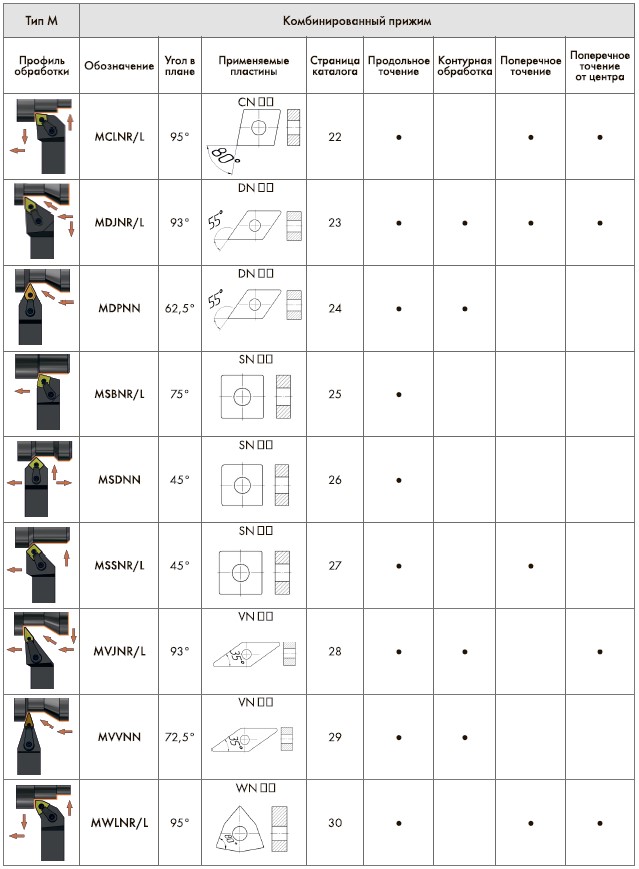

Таблица 1 - Проходные державки Beltools с типом крепления М. Применяемые пластины и вид обработки







Таблица 2 - Проходные державки Beltools с типом крепления P. Применяемые пластины и вид обработки

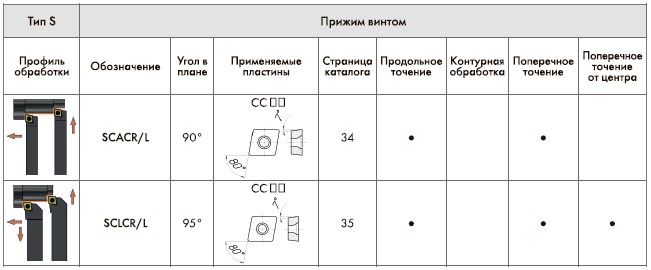

Таблица 3 - Прходные державки Beltools с типом крепления S. Применяемые пластины и вид обработки




Расточные резцы Beltools

Расточной резец используется при внутренней токарной обработке (растачивании). Подбирая расточной резец необходимо выбирать расточную оправку с максимально возможным диаметром и минимальным вылетом. Очень важно обеспечить эффективный вывод стружки. Жесткость фиксации инструмента очень влияет на эффективность и результат обработки. Расточные резцы также применяются для продольного точения, контурной обработки и поперечного точения.

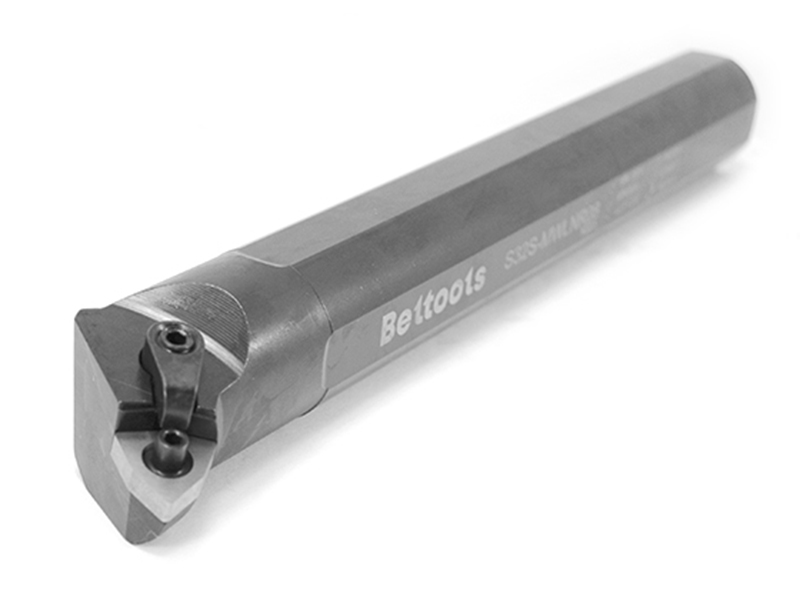

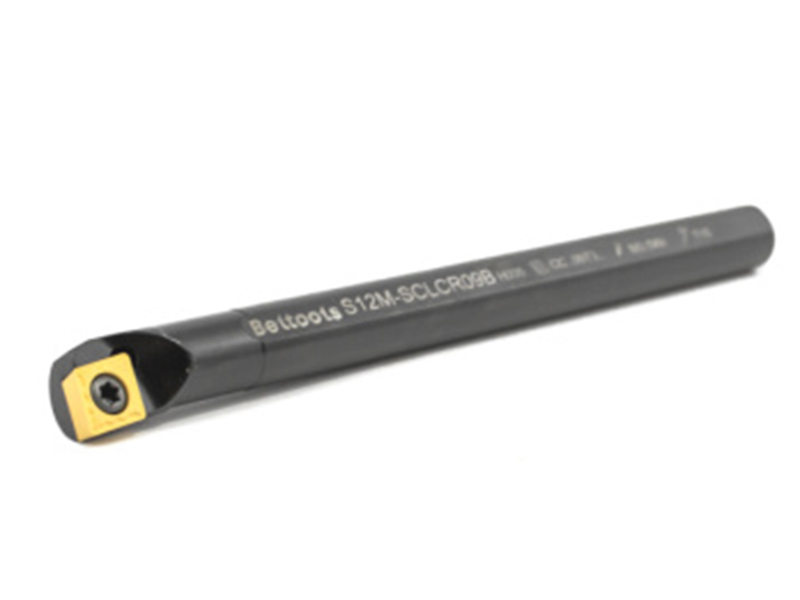

Резец расточной Beltools с пластиной С	Резец расточной Beltools с пластиной W



Таблица 4 - Расточные державки Beltools с типом крепления М,P и S. Применяемые пластины и вид обработки




Преимущества токарных державок Beltools

Многие фабрики делают резцы из материала до закалки. Так получается дешевле, но резец может деформироваться, изменить размеры после термообработки. При изготовлении токарных державок Beltools основная мехобработка ведется после термообработки, это позволяет получить следующие преимущества:

• Размеры и параметры постоянные и точные
• Точные посадочные гнезда под пластины – дольше срок службы комплектующих и СМП
• Державки более жесткие

Державки и пластины Beltools закрывают основные области применения: продольное точение, контурная обработка, поперечное точение и поперечное точение от центра.




Особенности выбора пластин для токарной обработки

Понимание особенностей материала заготовки, рациональный выбор геометрии и сплава пластины с учетом области применения - залог качественной обработки детали. Рассмотрим основные критерии, на которые необходимо обратить внимание при подборе пластин.

Угол при вершине. При выборе резца необходимо обратить внимание пластину, которая используется, а точнее на угол при вершине. Пластины с большим углом при вершине имеют более надежную режущую кромку и позволяют протачивать заготовку на больших скоростях, при этом возникает риск появления вибраций. Пластины с меньшим углом при вершине идеально подойдут для небольшой глубины резания, при обработке вероятность возникновения вибраций существенно меньше. Важно помнить, что глубина резания не должна быть меньше радиуса при вершине.

Задний угол пластины.Также стоит обратить внимание на задний угол пластины. Задний угол нужен для углового зазора между обрабатываемой поверхностью и главной задней гранью пластины. Он позволяет уменьшить трение между режущей гранью и заготовкой, из-за чего снижается нагрев и износ задней поверхности. Для обработки мягких и вязких металлов, а также чистовой обработки необходимо выбирать пластину с большим задним углом. Твердые и хрупкие металлы лучше протачивать пластиной без заднего угла или с малым углом. В линейке токарных  пластин Beltools в основном представлены пластины без заднего угла, но также встречаются с задним углом 7 градусов.

Сплав пластины. На данный момент токарные пластины Beltools представлены несколько сплавами, которые обрабатывают самые ходовые материалы. Рассмотрим их подробнее:




Область применения марок твердых сплавов сменных многогранных пластин для фрезерной обработки
Марка сплава	Группы обработки	Описание
PC20C	P10-30	Твердый сплав с покрытием CVD для получистовой токарной обработки стол и, стального литья и чугуна. Оптимальные характеристики износостойкости и ударной вязкости для широкой области применения.
	K10-30
PC25C	P10-P30	Универсальный твердый сплав с отличным сочетанием прочности и износостойкости. В сочетании с CVD покрытием MT-TiCN, слоем Al203 и ТiN этот сплав является первым выбором для получистовой и легкой черновой обработки, в том числе прерывистого точения стали и чугуна при средней и низкой скорости резания.
	K10-30
PP20	P20 (P10-P30)	Мелкозернистый твердый сплав с многослойным покрытием nono-TiAIN, нанесенным методом PVD. Хорошее сочетание прочности и износостойкости. Дпя обработки сталей, нержавеющих сталей и жаропрочных материалов.
	M20 (M1-M30)
	S20 (S10-S30)

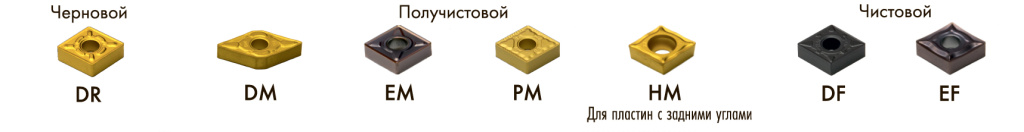

Геометрия пластины. Пластины Beltools обладают оптимальной геометрией, для повышения качества обработки поверхности токарные пластины оснащены различными типами стружколомов. В системе обозначений Beltools используются следующие стружколомы:










Описание стружколома
Вид обработки	Наименование геометрии стружколома	Описание
Черновая обработка	DR	Положительная геометрия передней поверхности, прочная режущая кромка для черновой обработки сталей и чугунов. Подходит для обработки с ударом
Получистовая обработка	PM	Универсальный стружколом с упрочненной режущей кромкой. Подходит для получистовой обработки чугунов и сталей, в том числе прерывистого резания
	DM	Стружколом для получистовой обработки сталей, в том числе для прерывистого резания
	EM	Острая и стабильная режущая кромка для получистовой обработки вязких материалов и аустенитных нержавеющих сталей. Подходит также для прерывистого резания
	HM	Стружколом для получистовой обработки сталей и чугунов. Применяется на пластинах с положительным задним углом
Чистовая обработка	DF	Стружколом для чистовой и получистовой обработки сталей и чугунов
	EF	Острая режущая кромка, положительная геометрия для чистовой и nолучистовой обработки оустенитных нержавеющих сталей, низкоуглеродистых сталей, материалов повышенной вязкости, жаропрочных сплавов. Подходит для непрерывного и легкого прерывистого резания

Таблица 5 - Описание стружколомов токарных пластин Beltools


Крепление пластины

Закрепление пластин без задних углов производится прижимом повышенной жесткости и рычагом за отверстие. Прижим клин-прихватом сверху обеспечивает повышенную жесткость и легкую замену пластины. Прижим с рычагом за отверстие также позволяет быстро сменить пластину и обеспечивает свободный сход стружки.

На данный момент в линейке токарных державок Beltools применяются типы креплений: M,P, S.

P – прижим рычагом за отверстие.

M – прижим клин-прихватом сверху (комбинированный)

S – закрепление пластин винтом.

Прижим клин-прихватом сверху	Прижим рычагом за отверстие




Закрепление пластин с задними углами осуществляется при помощи винта. Это вид надежного закрепления, который не препятствует сходу стружки.

Закрепление пластины винтом на проходном резце	Закрепление пластины винтом на расточном резце




Более подробная техническая информация по токарному инструменту Beltools представлена в каталоге продукции. Если Вам необходима помощь в подборе инструмента, Вы можете отправить заявку на почту info@beltools.ru или получить консультацию по телефонам: 8 (800) 350-56-58, +7 (4722) 78-93-93
