Особенности качества поверхности при обработке серией фрез AH290, AH490 и AH590
Особенности качества поверхности при обработке стенок пазов и уступов торцово-цилиндрическими фрезами серии AH290, AH490 и AH590
Содержание
1. Что важно помнить?
2. Важно помнить
При обработке пазов и уступов торцово-цилиндрическими фрезами с СМП важно помнить, что поверхность стенки формируется за счет последовательного перекрытия режущих кромок нескольких рядов пластин, расположенных по спирали. В отличие от монолитных фрез, сборная конструкция неизбежно создает периодический микрорельеф.
2. Важно помнить
При обработке пазов и уступов торцово-цилиндрическими фрезами с СМП важно помнить, что поверхность стенки формируется за счет последовательного перекрытия режущих кромок нескольких рядов пластин, расположенных по спирали. В отличие от монолитных фрез, сборная конструкция неизбежно создает периодический микрорельеф.

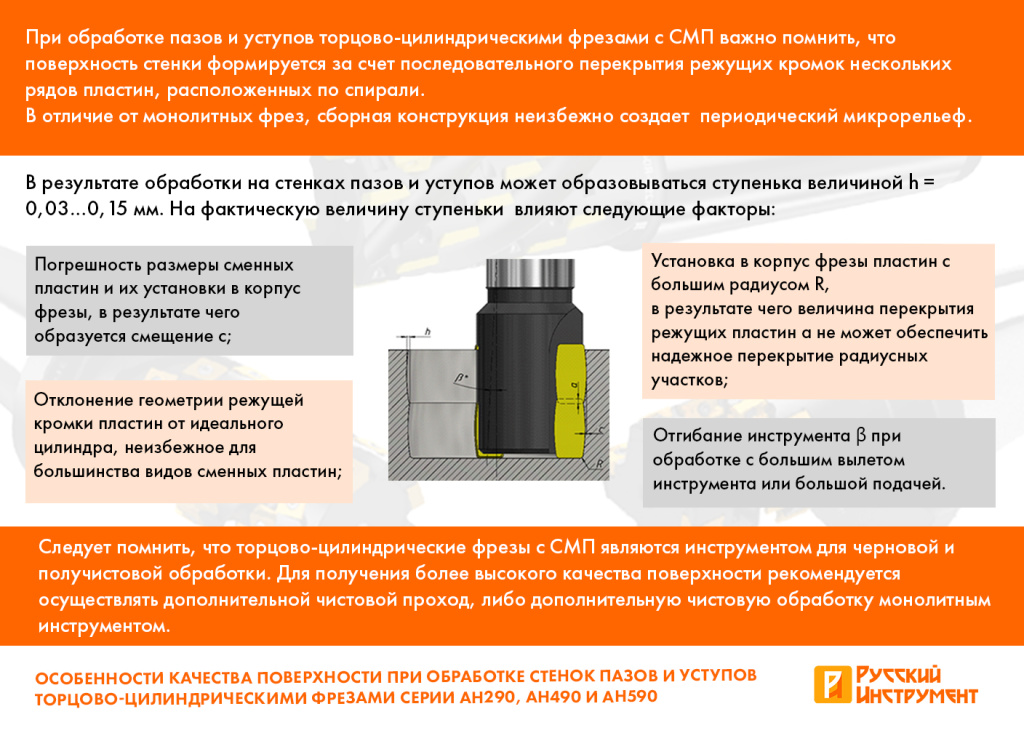

В результате обработки на стенках пазов и уступов может образовываться ступенька величиной h = 0,03…0,15 мм.
1. Что влияет на фактическую величину ступеньки?
На фактическую величину ступеньки влияют следующие факторы:
- погрешность размера сменных пластин и их установки в корпус фрезы, в результате чего образуется смещение c;
- отклонение геометрии режущей кромки пластин от идеального цилиндра, неизбежное для большинства видов сменных пластин;
- установка в корпус фрезы пластин с большим радиусом R, в результате чего величина перекрытия режущих пластин а не может обеспечить надежное перекрытие радиусных участков;
- отгибание инструмента β при обработке с большим вылетом инструмента или большой подачей.
2. Важно помнить
Торцово-цилиндрические фрезы с СМП являются инструментом для черновой и получистовой обработки.
Для получения более высокого качества поверхности рекомендуется осуществлять дополнительной чистовой проход, либо дополнительную чистовую обработку монолитным инструментом.

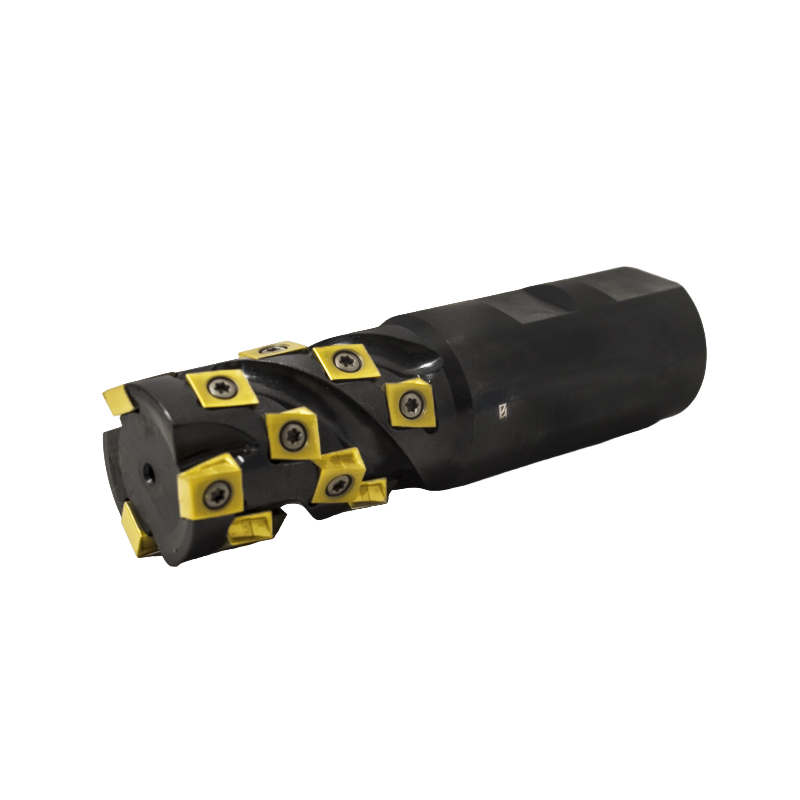

Наш интернет-магазин предлагает ассортимент торцово-цилиндрических фрез с СМП нашей марки Русский Инструмент. Заказ можно оформить через сайт, по телефону: 8 (800) 350-56-58 или отправить заявку на почту info@beltools.ru
