Использование СОЖ в металлообработке
Содержание
1.Смазочно-охлаждающая жидкость
2.Основные способы подачи
3.Применение СОЖ при фрезеровании
4.СОЖ для сверления
При работе с металлами происходит сильное нагревание. В результате этого повышения температуры ухудшается качество обработки, повышается износ металлообрабатывающего инструмента и в итоге снижается качество готовых изделий.
В связи с вышеперечисленными факторами, для борьбы с нагреванием обычно используют смазочно-охлаждающие жидкости или сокращенно СОЖ
Смазочно-охлаждающая жидкость (СОЖ)
Функция СОЖ заключается в образовании смазочной пленки. Она разделяет обрабатываемую поверхность и инструмент для снижения силы трения и уменьшения нагревания. В зависимости от характера воздействия СОЖ делят на химически активные, охлаждающие и поверхностно активные.
Основные способы подачи СОЖ
Свободно падающая струя - самый часто используемый способ подачи СОЖ, потому что он прост и экономичен, охлаждающая жидкость просто стекает из сопел под воздействием силы тяжести. Напорная струя применяется когда нужно доставить жидкость в труднодоступные места. Часто используют при сверлении глубоких отверстий.
Напорной струей. Данный способ применяется, когда нужно доставить жидкость в труднодоступные места — например, при сверлении глубоких отверстий. Обычно выставляется давление в 0.1-2.5 МПа. В отдельных случаях оно может достигать 10 МПа.
Распыление. Такой способ позволяет сэкономить количество используемой жидкости ,но неудобство в том что рабочее помещение нужно часто проветривать из-за масляной взвеси. Применяется для работы с агрегатными станками, автоматическими линиями, ЧПУ.
Подача по встроенным каналам в теле инструмента. Нанесение осуществляется при помощи патронов и маслоприемников. Применяется при работе с глубокими отверстиями. Подходит далеко не для всех инструментов.
Применение СОЖ при фрезеровании
Фрезы с внутренними каналами для подачи СОЖ часто используются при обработке металлических заготовок. Рассмотрим на примере серийных торцово-цилиндрических фрез AH290 «Русский Инструмент». Фрезы AH 290 применяются для обработки пазов и уступов и производятся с различным типом хвостовика.

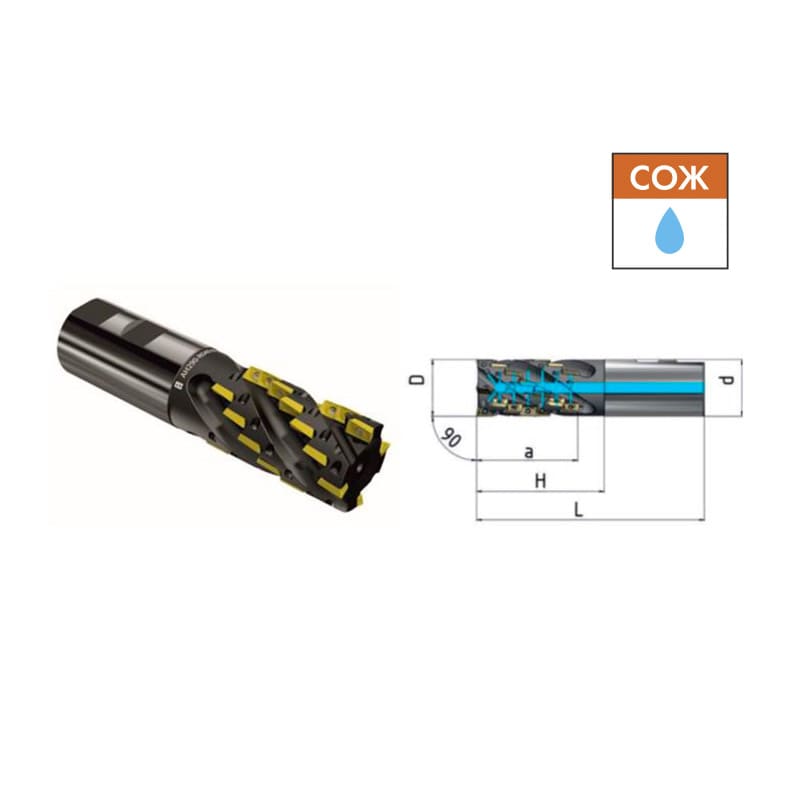

- AH290...W с цилиндрическим хвостовиком Weldon с возможностью подачей СОЖ через шпиндель станка и корпус инструмента

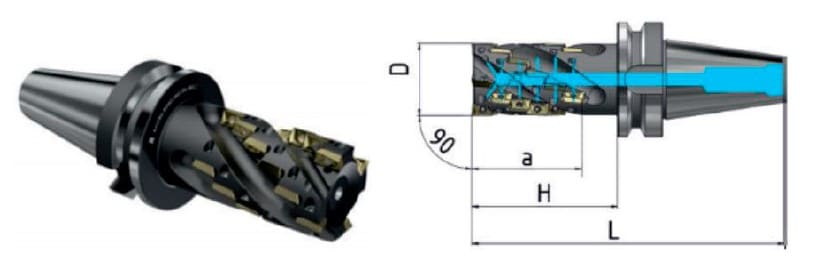

- AH290...SK с хвостовиком конус 7/24 ГОСТ 25827-2014 тип А; DIN 69871 с возможностью подачи СОЖ через шпиндель станка и корпус инструмента

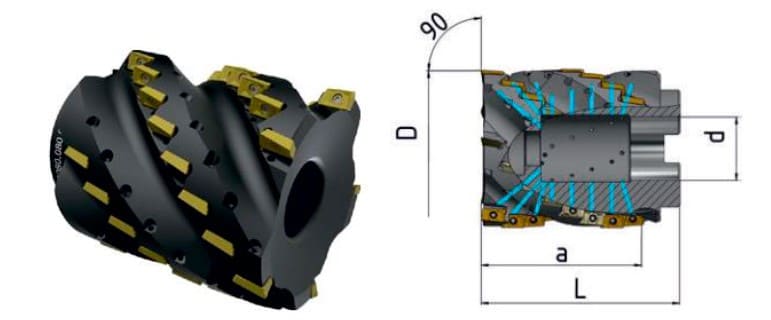

- AH290...A насадная с поперечным шпоночным пазом с возможностью подачей СОЖ через шпиндель станка и корпус инструмента

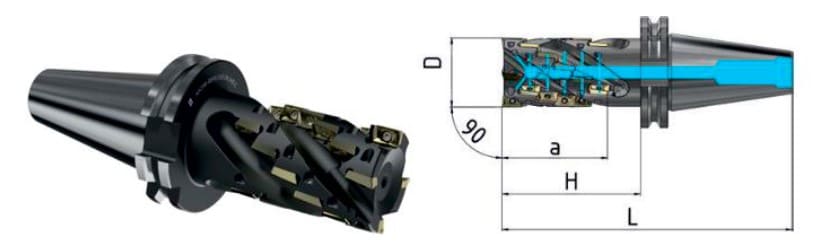

- AH290...BT с хвостовиком конус 7/24 ГОСТ 25827-2014 тип J; MAS BT 403; JIS B 6339 с возможностью подачей СОЖ через шпиндель станка и корпус инструмента
|
|
|
|
|
|
|
Наличие внутренних каналов для подвода СОЖ позволяет более рационально использовать смазочно-охлаждающую жидкость в зону резания. Повышается смазочно-охлаждающий эффект, с его помощью удается оптимизировать скорость и направить его на необходимый участок. Торцово-цилиндрическая фреза с механическим креплением твердосплавных пластин APKT 11T304 Beltools, оснащена подводом СОЖ с возможностью подачи через шпиндель станка и корпус инструмента. Использование пластины APKT Beltools с оптимизированной геометрией позволяет добиться снижения сил резания и высокой производительности. Фрезы AH290 выпускаются серийно, диапазон диаметров 25-50 мм, подробных технические характеристики представлены в каталоге.
СОЖ для сверления
Подача СОЖ в зону сверления улучшает качество отверстия и стойкость инструмента, а также позволяет отводить стружку.

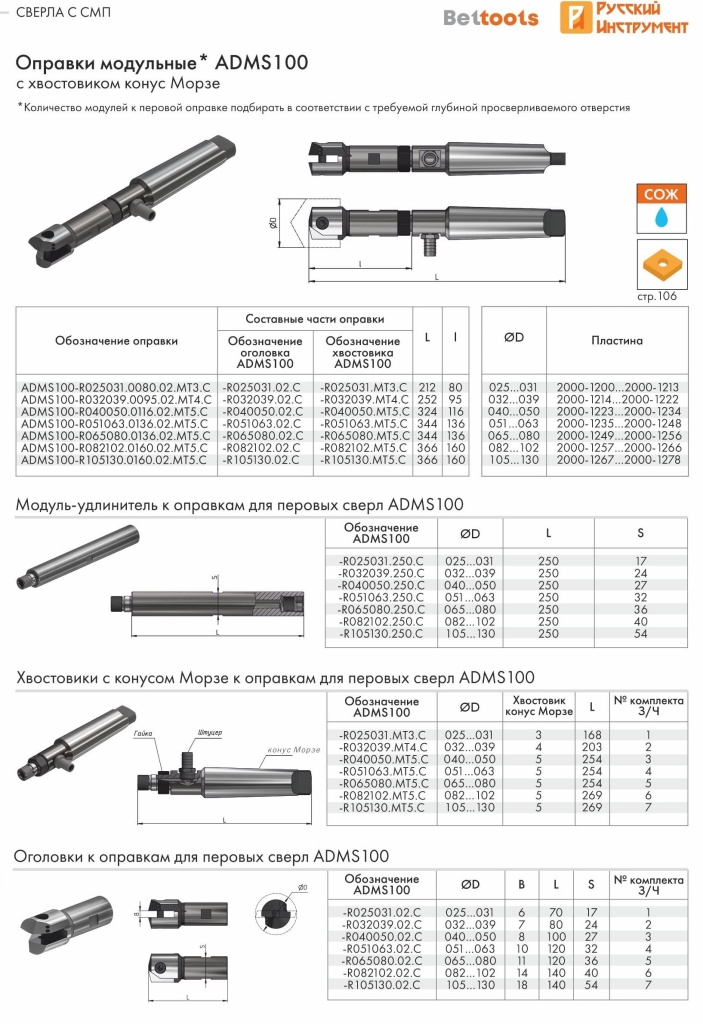

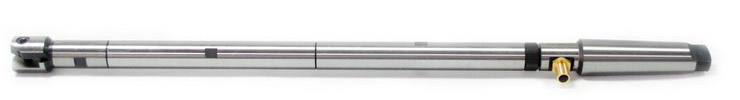

Инженерным центром “Русский Инструмент” разработана специальная модульная оправка ADMS100 для перовых сверл с подводом СОЖ. Высокое качество обрабатываемых отверстий и большая стойкость перового сверла обеспечивается за счет системы внутренней подачи охлаждающей жидкости. Внедрение данного вида продукции позволяет оптимизировать технологические процессы и снизить издержки.
В наличии оправки, сверла, фрезы с каналами для внутреннего подвода СОЖ и широкий ассортимент прочих комплектующих для решения технологических задач а в металлообработке. Ознакомиться с каталогом можно на нашем сайте, здесь же можно оформить заказ на продукцию при необходимости более подробной консультации, обратитесь к специалисту компании. Мы всегда готовы помочь.
