Фрезы угловые насадные

4 марта 2024 0:00

Содержание

1. Угловые насадные фрезы

2. Применение
3. Классификация

4. Решения “Русский Инструмент "

Угловые фрезы – дисковый инструмент с наличием угла наклона режущей кромки.

Применение

Данный инструмент применяется для следующих операций:

нарезание стружечных и винтовых канавок;
нарезание угловых пазов;
нарезание угловых скосов.

Классификация

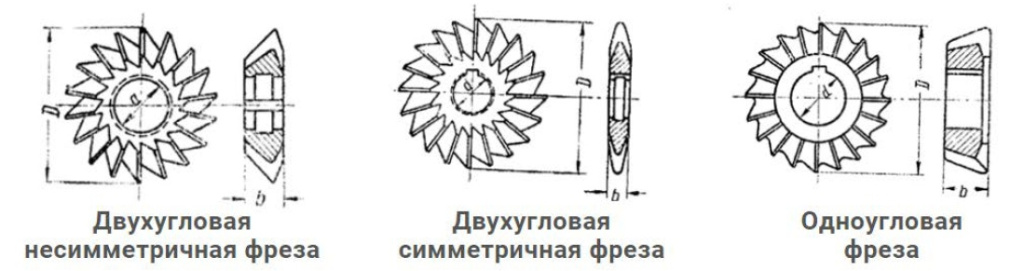

В зависимости от типа и угла зуба фрезы подразделяются одноугловые и двухугловые.

Одноугловые имеют режущие кромки, расположенные на конической поверхности и торце. Подразделяются на:

с углом при вершине 55 - 90°. Фрезы имеют шаг 5°. Применение - обработка прямых стружечных канавок;
с углом при вершине 18, 22, 25 и 30°. Применение - нарезка прямых канавок у затылованных инструментов.

Двухугловые имеют режущие кромки, расположенные на двух смежных конических поверхностях.Они взаимно уравновешиваются, поэтому двухугловые фрезы работают более плавно. Двухугловые фрезы в зависимости от угла зуба подразделяются на:

несиметричные фрезы с углом при вершине 55 - 100° и шагом 5° и 15 -25°. Применение - обработка винтовых стружечных канавок с углами при вершине 45°, 60° и 90°;
симметричные фрезы с углом при вершине 18, 22, 25 и 30°. Применение - обработки винтовых стружечных канавок у затылованных инструментов с углом при вершине 45°,60° и 90°.

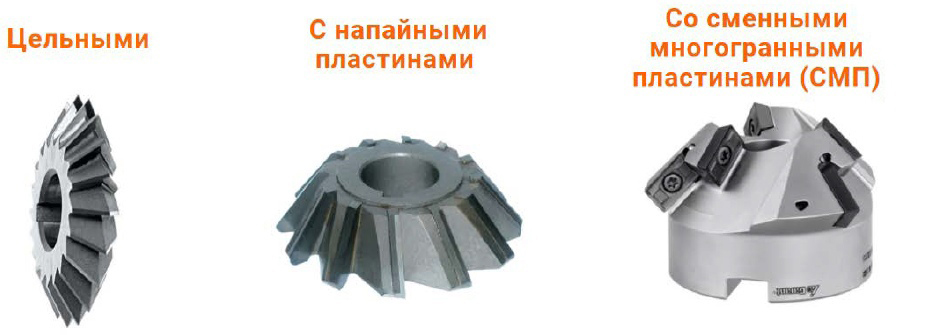

По конструкции угловые фрезы делятся на:

цельными;
с напайной пластиной;
со сменными многогранными пластинами.

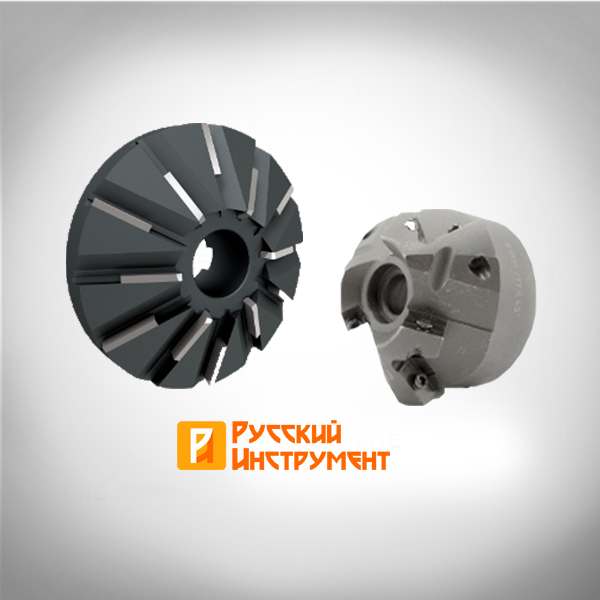

Решения "Русский Инструмент"

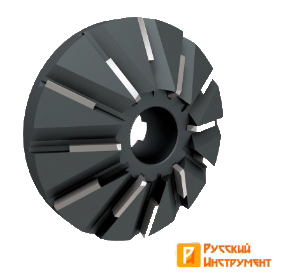

Фреза угловая насадная РИ с напайной пластиной T5K10

Фреза угловая насадная РИ с напайной пластиной T5K10

Фреза угловая насадная РИ с напайной пластиной T5K10Основное назначение одноугловых фрез с углом φ= 25° - это фрезерование стружечных канавок у затылованных инструментов с прямыми канавками, но также используются для обработки угловых пазов и наклонных плоскостей. Фреза угловая насадная выполнена под заказ, оснащена напайными пластинами Т5К10 Преимущество фрез заключается в повышенной долговечности корпуса, возможности простой переточки режущих кромок

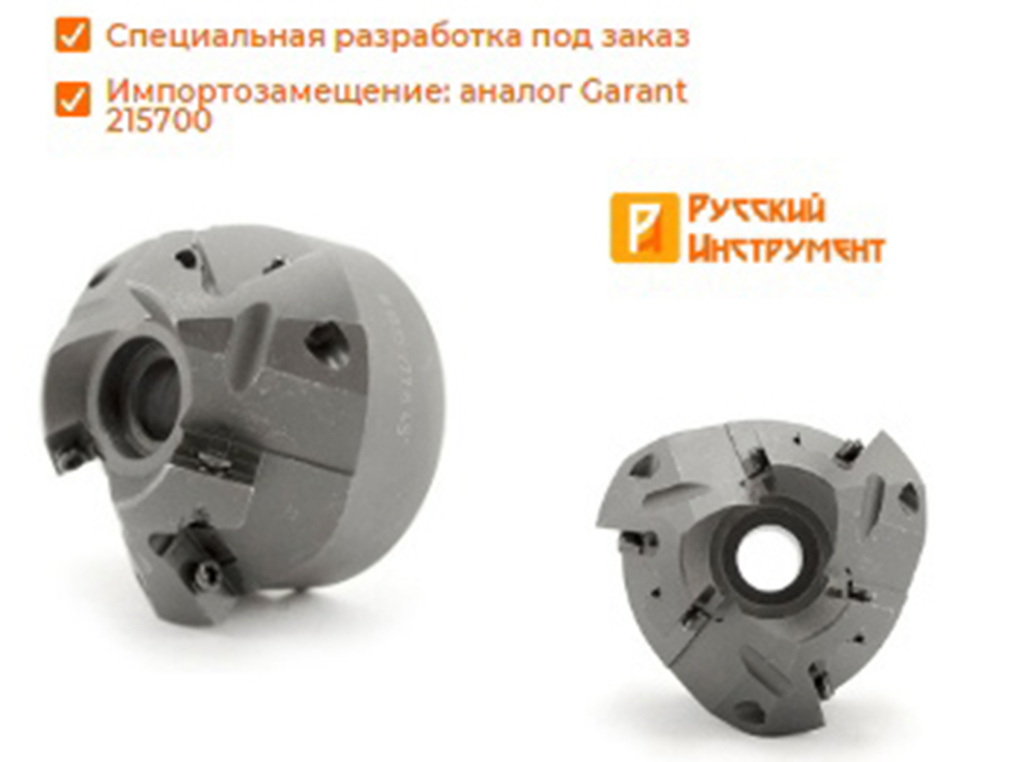

Фреза одноугловая насадная с СМП

Фреза одноугловая с механическим креплением сменных пластин APKT предназначена для обработки фасок. Угол в плане 45 градусов. Рекомендованные пластины: APKT 1604080 Beltools. Разработано по программе импортозамещения

Мы всегда готовы Вам помочь в подборе металлорежущего инструмента для решения производственных задач. Заказ можно оформить через сайт, по телефону: 8 (800) 350-56-58 или отправить заявку на почту info@beltools.ru
