Дисковые фрезы классификация и применение
Содержание
1. Применение
2. Конструкция
3. Классификация
4. Отрезные и прорезные фрезы
5. Дисковые двухсторонние фрезы
6. Дисковые трехсторонние фрезы
7. Полукруглые вогнутые, выпуклые
8. Нормативная база
Применение
Дисковые фрезы – это многолезвийный, плоский инструмент применяемый для следующих операций:
− отрезание;
− фрезерование пазов;
− прорезание углублений;
− обработка канавок.
Конструкция
Схематично конструкцию дисковой фрезы можно разделить на три части:
− основное тело или диск;
− режущие зубья;
− ступица с посадочным отверстием внутри...
− основное тело или диск;
− режущие зубья;
− ступица с посадочным отверстием внутри...
Классификация
По типу конструкции дисковые фрезы разделяют на:
1. Отрезные и прорезные
2. Пазовые
3. Двухсторонние
4. Трехсторонние
5. Полукруглые вогнутые, выпуклые
1. Отрезные и прорезные
2. Пазовые
3. Двухсторонние
4. Трехсторонние
5. Полукруглые вогнутые, выпуклые

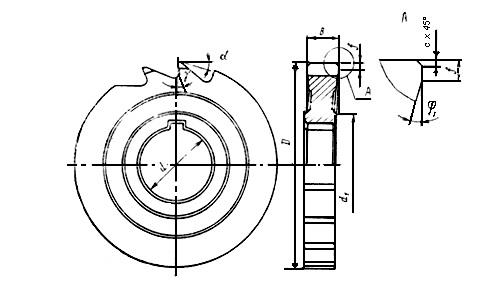

Отрезные и прорезные фрезы
Представляют из себя инструмент в форме диска с зубьями. Применяется для отрезания заготовок и прорезания пазов и шлицев отрезными и прорезными фрезами соответственно.Фреза отрезная отличается от прорезной наличием специальных фасок на режущей кромке.
Отрезные и прорезные фрезы имеют вспомогательный угол в плане φ; равный 5 – 30 гр. для уменьшения трения о стенки пропила.
Фрезы отрезные и прорезные имеют периферийные кромки, но кромки по торцам отсутствуют. Таким образом, отсутствует режущая кромка на торцах фрезы, а присутствует лишь по цилиндрической ее части.
Фреза отрезная с мелким и фреза отрезная со средним зубом применяется для резки тонких заготовок, тонкостенных труб, для прорезки неглубоких шлицев в головках винтов, а фреза отрезная с крупным зубом – для прорезания глубоких и узких пазов и для отрезных работ.
Для обработки стали и чугуна применяют фрезы с большим числом зубьев, чем для обработки алюминия и легких сплавов.
Этот элемент добавляет большую стойкость и меньший износ зубьев.
Фреза отрезная с мелким и фреза отрезная со средним зубом применяется для резки тонких заготовок, тонкостенных труб, для прорезки неглубоких шлицев в головках винтов, а фреза отрезная с крупным зубом – для прорезания глубоких и узких пазов и для отрезных работ.
Для обработки стали и чугуна применяют фрезы с большим числом зубьев, чем для обработки алюминия и легких сплавов.
Этот элемент добавляет большую стойкость и меньший износ зубьев.

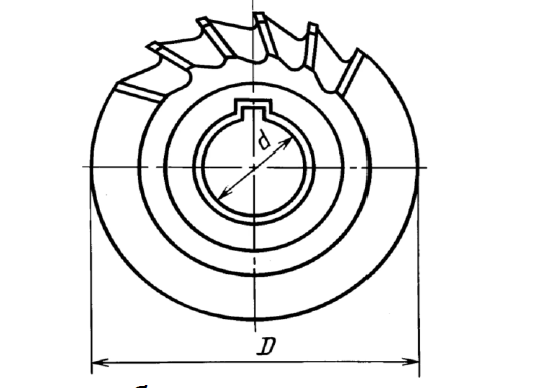

Фрезы дисковые пазовые
Предназначены фрезерования паза или канавки заданных параметров. С помощью фрез дисковых пазовых получают шпоночные и шлицевые пазы прямоугольной формы.
Пазовые фрезы имеют зубья только на цилиндрической поверхности. Для уменьшения трения по торцам, толщина фрезы на цилиндрической части больше, чем в центральной части у ступицы.
Пазовые фрезы имеют зубья только на цилиндрической поверхности. Для уменьшения трения по торцам, толщина фрезы на цилиндрической части больше, чем в центральной части у ступицы.
Согласно ГОСТ 3964,-69 фрезы могут изготавливаться размером диаметра (D) от 50 мм до 200 мм, шириной (В) от 3 мм до 20 мм.
Чаще всего изготавливаются из быстрорежущей стали (Р6М5, Р18, Р6М5К5), что дает запас на переточку при износе.
Пазовые фрезы подразделяются на затылованные и не затылованные.
Чаще всего изготавливаются из быстрорежущей стали (Р6М5, Р18, Р6М5К5), что дает запас на переточку при износе.
Пазовые фрезы подразделяются на затылованные и не затылованные.
Затылованные фрезы ГОСТ 8543-71 - это фрезы, задняя поверхность которых выполнена по спирали Архимеда, применяют в основном для фасонной обработки.
Фрезы должны быть изготовлены из быстрорежущей стали по ГОСТ 19265. Допускается изготовление фрез из легированной стали марки 9ХС по ГОСТ 5950.
Фрезы должны быть изготовлены из быстрорежущей стали по ГОСТ 19265. Допускается изготовление фрез из легированной стали марки 9ХС по ГОСТ 5950.
Дисковые двухсторонние фрезы

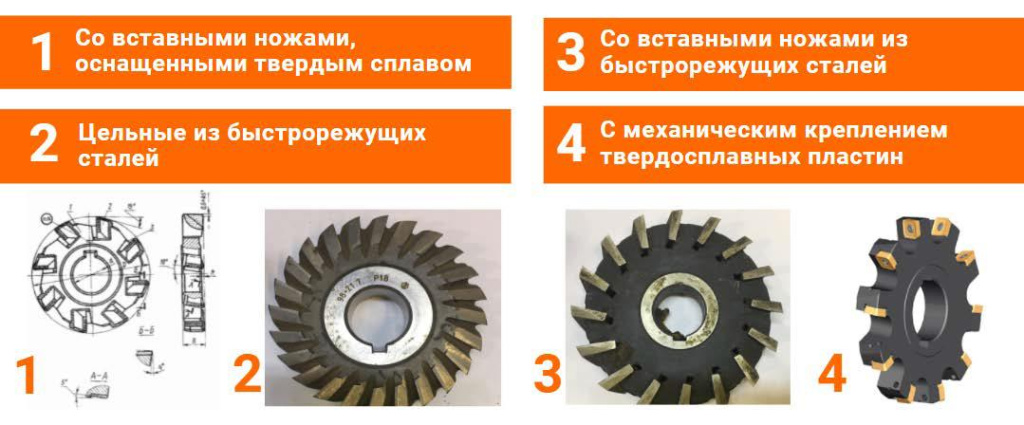

Дисковые двусторонние фрезы предназначены для обработки торцовых поверхностей и уступов. Они могут быть с различными конструктивными особенностями: с вставными ножами из твердого сплава, цельные из быстрорежущих сталей или с вставными ножами из быстрорежущих сталей. Некоторые фрезы также имеют механическое крепление твердосплавных пластин.
Дисковые трехсторонние фрезы
Дисковые трехсторонние фрезы имеют основную режущую кромку на цилиндрической части и вспомогательные на обоих торцах, где зубья могут быть расположены параллельно оси или под углом. Они эффективны для обработки длинных, глубоких пазов, обеспечивая стабильность и производительность. Для одновременной обработки нескольких пазов в одной плоскости можно использовать набор фрез. Эти фрезы обеспечивают более высокий класс шероховатости поверхности, чем другие дисковые инструменты. Фрезы трехсторонние различаются по конструкции, сплаву и назначению.

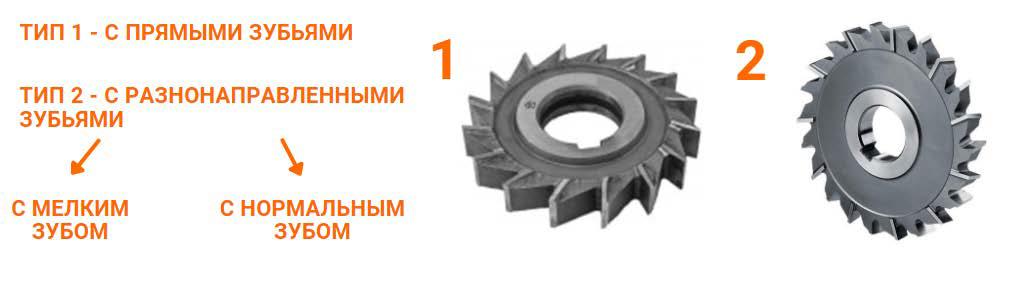

По конструкции зубьев фрезы по ГОСТ 28527-90 подразделяются на
тип 1 - с прямыми зубьями и тип 2 - с разнонаправленными зубьями
По конструкции зубьев фрезы по ГОСТ 28527-90 подразделяются на
тип 1 - с прямыми зубьями и тип 2 - с разнонаправленными зубьями
Фрезы с разнонаправленными зубьями в свою очередь бывают двух исполнений:
– с мелким зубом;
– с нормальным зубом
Согласно ГОСТ 1695-80 дисковые трехсторонние фрезы должны производиться и из быстрорежущей стали, отвечающей требованиям ГОСТ 19265.
– с мелким зубом;
– с нормальным зубом
Согласно ГОСТ 1695-80 дисковые трехсторонние фрезы должны производиться и из быстрорежущей стали, отвечающей требованиям ГОСТ 19265.
Полукруглые вогнутые, выпуклые

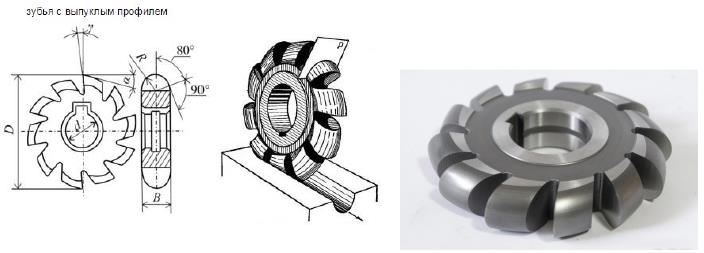

Инструмент выпуклой формы широко используется на станках горизонтального типа и универсальном оборудовании, которые используются машиностроительными предприятиями. Изготавливаемые из высококачественной стали, фрезы могут работать даже при интенсивных нагрузках, не теряя своих качеств.

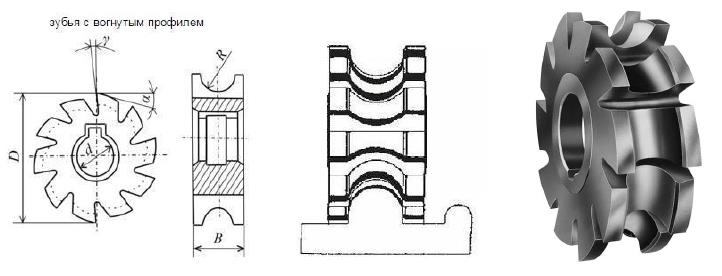

Полукруглые вогнутые - инструмент, выполняющий задачи по фрезерованию
полукруглых пазов, выступов, закруглению углов в заготовках деталей.
полукруглых пазов, выступов, закруглению углов в заготовках деталей.
Нормативная база
– ГОСТ 3964-69 фрезы дисковые пазовые
– По ГОСТ 2679-73 прорезные фрезы
– ГОСТ 28527-90 фрезы дисковые трехсторонние..
– ГОСТ 5348-69 Фрезы дисковые трехсторонние со вставными ножами, оснащенными твердым сплавом»
– ГОСТ 9305-93 фрезы полукруглые
– По ГОСТ 2679-73 прорезные фрезы
– ГОСТ 28527-90 фрезы дисковые трехсторонние..
– ГОСТ 5348-69 Фрезы дисковые трехсторонние со вставными ножами, оснащенными твердым сплавом»
– ГОСТ 9305-93 фрезы полукруглые
