Угольник - измерительный инструмент, состоящий из двух линеек, которые расположены под прямым углом друг к другу. С его помощью наносяться перпендекулярные прямые линии.
Типы угольников
Измерительные угольники классифицируются на:
— поверочные,
— чертежные,
— столярные и строительные,
каждая из категорий имеет свои особенности в материале, применении и размерах.

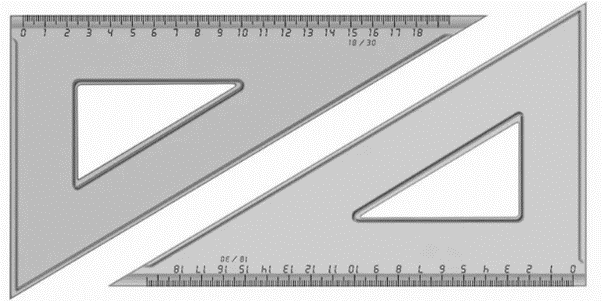

Чертежные угольники
Чертежные угольники легкие и компактные, имеют треугольную форму и позволяют быстро строить углы 45°, 30° и 60°. Обычно изготавливаются из пластика или дерева и могут использоваться как линейки, хотя длина сторон редко превышает 15 см.
Поверочные угольники
Существует несколько типов поверочных угольников, различающихся по конструкции и назначению:
УЛ — лекальный угольник, используется для контроля при сборке высокоточных конструкций и в слесарных работах.
УЛП — лекальный плоский угольник с обеими полками в одной плоскости, удобен для разметки и работы с крупными деталями.
УП — плоский угольник, выполненный из монолитной стали.
УЛЦ — лекальный цилиндрический угольник, применяется в метрологии; имеет цилиндрическую форму с торцами, образующими угол 90°.
УШ — угольник с широким основанием, который можно устанавливать вертикально, что предотвращает опрокидывание.
Для этих инструментов действуют строгие технические требования согласно ГОСТ, включая нормы термообработки и марки стали. Твердость изделий должна составлять 50-58 единиц по Роквеллу.
Столярные и строительные угольники
Данные угольники предназначены для работы с деревом, помогают создавать ровные прорезы и проверять углы. Они могут наносить параллельные и перпендикулярные линии. Одним из подвидов является угольник Свенсона, который выполняет функции транспортировщика, циркуля, уровня и линейки, а также подходит для разметки наклонных стропил.
Класс точности
Угольники выпускаются в трех классах точности: 0, 1 и 2.
Класс 0 - самый точный, используется в метрологии и для выявления погрешностей в изделиях.
Класс 1 - предназначен для профессионального использования строителями, слесарями, плотниками, сварщиками и каменщиками.
Класс 2 - подходит для бытовых нужд и ремонта.
Длина направляющих линеек составляет от 60 до 1600 мм, а шкалы могут наноситься на одну или обе направляющие в зависимости от модели. Угольники изготавливаются из углеродистых сталей и проходят термическую обработку в процессе производства.
