Точность фиксации инструмента напрямую влияет на ресурс шпинделя и качество обработки. Радиальное биение более 0,01–0,02 мм уже снижает стойкость фрезы на 15–20%. Поэтому важно понимать, что такое цанга, как она работает и какие стандарты применяются в промышленности. В статье разберем конструкцию, принцип зажима, допуск по биению, класс точности, материалы и критерии выбора для металлообработки.
Цанга — что это и для чего используется в металлообработке
Что такое цанга — это разрезная втулка конической формы с продольными прорезями (обычно 8–16 лепестков), предназначенная для высокоточной фиксации инструмента или заготовки в патроне. При затяжке гайки конус сжимает лепестки, обеспечивая равномерный обжим по всей длине хвостовика.
Цанга: как работает в составе патрона
Механика проста и надежна:
- Конусная посадка 8°–16°;
- Усилие затяжки 60–120 Н·м (в зависимости от размера);
- Радиальное биение до 0,005–0,015 мм для прецизионных серий;
- Диапазон зажима ±0,5 мм от номинала.
Для чего используется цанга
Для фиксации фрез, сверл, метчиков и оправок при частоте вращения до 24 000 об/мин в ЧПУ-оборудовании. В каталоге «Русский Инструмент» представлены решения для тяжелых режимов резания с расчетной нагрузкой до 2,5 кН осевого усилия.
Если требуется подобрать оснастку под конкретный инструмент, рекомендуем перейти в раздел каталога патроны и цанги — здесь указаны диаметры, допуски и совместимость.

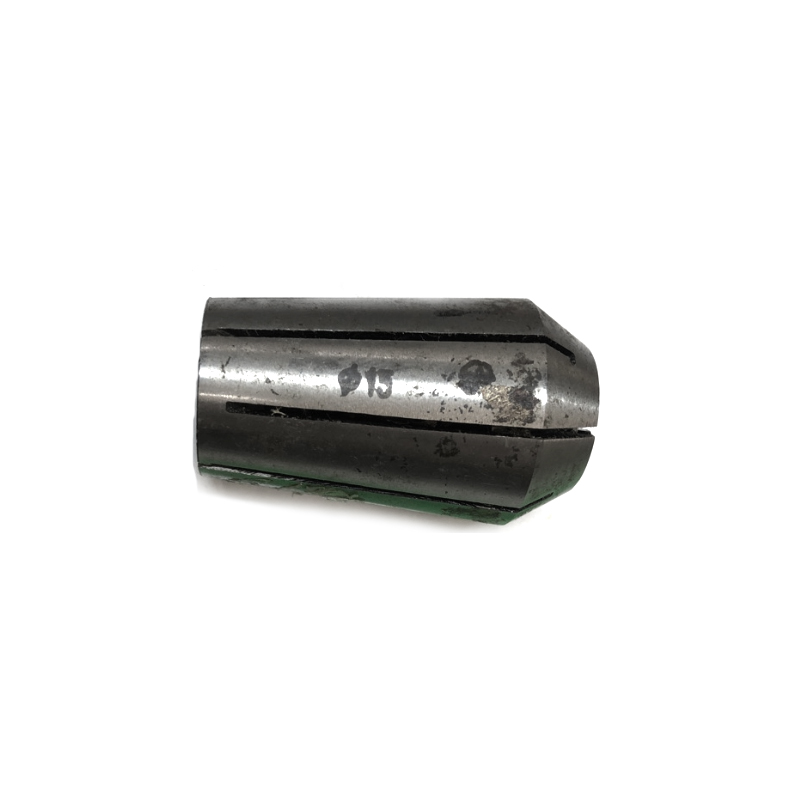

Типы и виды цанг для фрезерного станка
Выбор зависит от типа шпинделя и задач обработки. Ниже рассмотрим основные типы цанг, применяемые в промышленности.
ER — универсальный стандарт
- Диапазон: ER8–ER50;
- Зажим 1–34 мм;
- Биение до 0,01 мм;
- Прорези 8–16 шт.
Это наиболее распространенные виды цанг для фрезерного станка, применяемые в 70% современных ЧПУ.
OZ (EOC)
- Высокая жесткость;
- Минимальное биение до 0,008 мм;
- Используются при чистовой обработке.
TG (Tap Grip)
- Усиленный обжим;
- Повышенный крутящий момент;
- Подходят для нарезания резьбы.
5C и прямозажимные
- Применяются для токарных операций;
- Диаметр до 28 мм;
- Высокая соосность.
Цанги: стандарты и обозначения
Понимание стандартов цанг позволяют избежать ошибок при подборе.
Маркировка указывает:
- Тип (ER, OZ, TG);
- Номинальный диаметр;
- Класс точности (AA, A).
Так формируются обозначения цанг, которые помогают быстро определить совместимость с патроном и шпинделем.
Что такое цанга у фрезера и как ее выбрать
Разберем, что такое цанга у фрезера с практической точки зрения. Это элемент, обеспечивающий концентричность инструмента относительно оси шпинделя. При отклонении более 0,02 мм возрастает вибрация и риск сколов режущей кромки.
Критерии выбора:
- Диаметр хвостовика (например, 6, 8, 12 мм);
- Скорость вращения (до 18 000–24 000 об/мин);
- Тип обработки — черновая или чистовая;
- Требуемая точность.
Если возникает вопрос, какие цанги лучше, ориентируйтесь на:
- Биение не более 0,01 мм;
- Термообработку до 44–48 HRC;
- Балансировку G2.5 при 20 000 об/мин;
- Наличие антикоррозийного покрытия.
Из какой стали делают цанги и почему это важно
В промышленности применяются легированные инструментальные стали 65Mn, 60Si2Mn или аналогичные сплавы с пределом прочности более 900 МПа.
Основные требования:
- Закалка и отпуск;
- Твердость 44–48 HRC;
- Устойчивость к циклическим нагрузкам;
- Стабильность геометрии при нагреве до 80–120°C.
Термообработка, прочность на изгиб, усталостная стойкость — ключевые параметры, определяющие срок службы, который в среднем составляет 12–24 месяца при интенсивной эксплуатации.
Практические рекомендации по эксплуатации
Чтобы цанговый узел сохранял точность:
- Очищайте посадочные поверхности после каждой смены;
- Не превышайте рекомендованный момент затяжки;
- Используйте динамометрический ключ;
- Проверяйте биение индикатором каждые 3–6 месяцев;
- Не зажимайте инструмент с отклонением диаметра более 0,5 мм от номинала.
Нарушение этих правил снижает ресурс на 30–40%.
Сравнение популярных типов цанг
Грамотный подбор позволяет увеличить стойкость инструмента на 20–35% и снизить вибрацию при обработке. В «Русский Инструмент» представлены промышленные решения с контролем геометрии и точности на каждом этапе производства.
