Токарные патроны
Токарный патрон - это устройство, используемое на токарных станках для крепления и центрирования обрабатываемой детали. Использование токарного патрона позволяет оператору токарного станка быстро и удобно менять детали для обработки. Патрон обеспечивает точность центрирования детали, что позволяет получать высокое качество обработки. Он также обеспечивает надежное крепление детали, что позволяет работать с большими скоростями и силами резания без риска смещения или отклонения детали.
Токарные патроны широко используются в металлообрабатывающей промышленности для изготовления различных изделий, таких как валы, втулки, фланцы и другие детали с вращательной симметрией.
Классификация патронов по количеству зажимов
Патроны варьируются количеством зажимов:

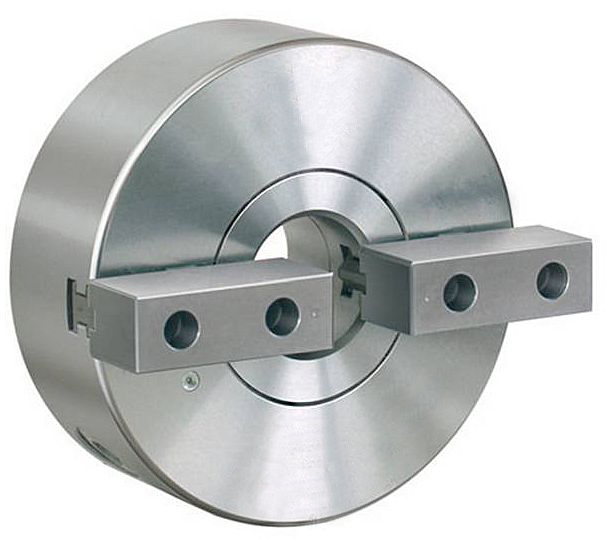

- Двухкулачковый патрон для крепления не требующих очень точного центрирования
- Трехкулачковый патрон для закрепления круглой или шестигранной заготовки

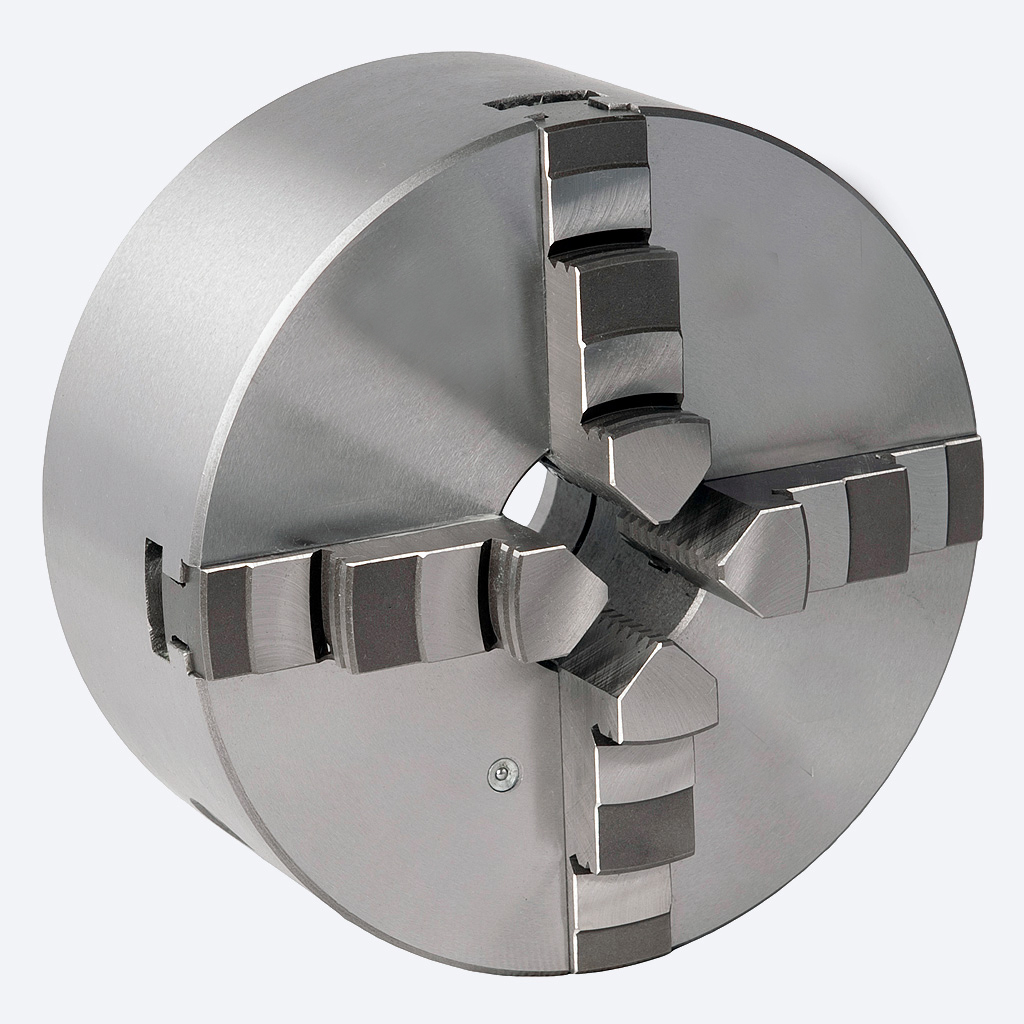

- Четырехкулачковый патрон используется для крепления заготовок сложной формы
- Шестикулачковый патрон для тонкостенных заготовок с небольшим сжатием.
Рассмотрим основные типы патронов.
Сверлильный патрон
ПСС-патроны имеют специальный механизм зажима, который позволяет закреплять инструмент без использования ключа. Для зажима или откручивания инструмента достаточно просто повернуть рукоятку патрона.

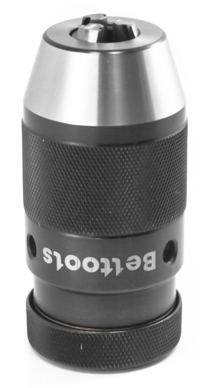

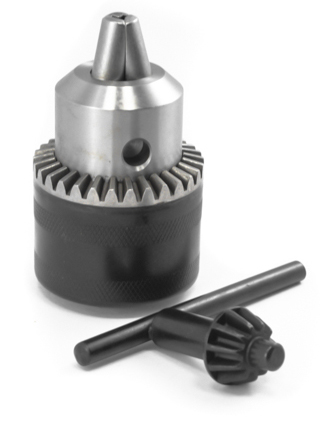

Патрон сверлильный самозажимной ПСС Патрон сверлильный ПС с ключом
Цанговые патроны

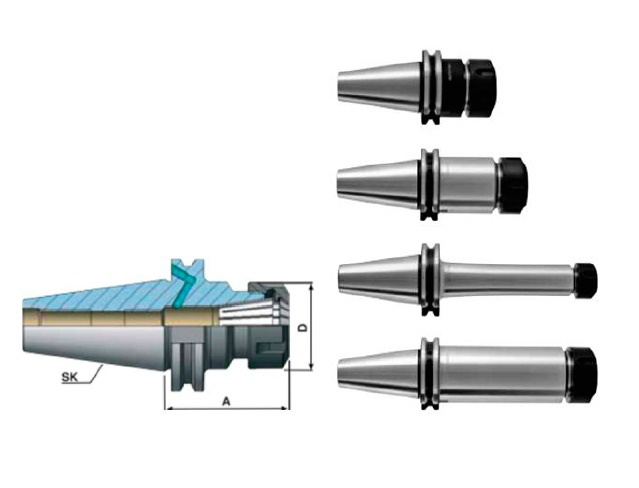

Цанговые патроны - это особый тип токарных патронов, которые используются для закрепления инструментов с цилиндрическим хвостовиком. Инструмент зажимается цангой. Цанга представляет собой коническую втулку с пружиной, которая обеспечивает более точное закрепление инструмента, чем при помощи сверлильного патрона.
1. По DIN 6499B
ER 8; ER 11; ER 16; ER 20; ER 25; ER 32; ER 40
2. По DIN 6388B
OZ 16; OZ 25; OZ 32
3. Цанги EKS для фрезерных силовых патронов
EKS 20; EKS 32
4. Некоторые заводы-изготовители могут изготавливать цанги по своим стандартам,
которые не взаимозаменяемы с цангами по ГОСТ. Например, у нас в прайсе есть цанги
завода РИТМ (сейчас завода уже нет), так вот эти цанговые патроны не подойдут в
обычные цанговые патроны.
5. Цанги для токарного цангового патрона
По DIN 6341 Цанга тянущего типа
По DIN 6343 Цанга толкающего типа
Цанги различаются между собой формой посадки. В нашем каталоге товаров представлены патроны стандарта ER (ER32, ER40). Цанги продаются как по отдельности от патрона, так и в комплекте с патроном.
Рычажные патроны
Рычажные патроны широко используются в мелкосерийном производстве благодаря возможности крепления разных диаметров. Процесс переналадки патрона несложен, он представляет из себя перемещение всех кулачков при помощи ключа одновременно.
Особенностью данной конструкции является тяга с муфтой, которые перемещаются посредством гидропровода.
Клиновые патроны
Клиновой патрон для токарных станков предназначен для быстрой смены заготовок и удобства крепления деталей с неправильной формой. Он может быть установлен на основание станка или на кронштейн, который крепится к столу станка.
Принцип действия клиновых патронов основан на одновременном перемещении кулачков патрона с помощью осевого движения втулки, которая имеет клиновые выступы, сопрягающиеся с клиновыми пазами на кулачках.
К достоинствам клинового патрона относятся компактность, жесткость и износоустойчивость. Недостатком является малый диапазон радиального перемещения кулачков. Наиболее распространенный трехкулачковый клиновой патрон имеет легкосъемные основные кулачки и может быть закреплен через сквозные отверстия.
Мембранные патроны
Мембранный патрон является более точным способом центрирования заготовок на токарных станках. Он состоит из упругой мембраны, к которой крепятся кулачки с губками для зажима заготовки. При установке заготовки в патрон, пневмопривод прогибает мембрану, разводя губки на 0,1-0,15 мм. Заготовка устанавливается в разжатые губки и зажимается при отключении пневмопривода. Мембрана удерживает заготовку во время обработки силами упругости и обеспечивает точность центрирования до 0,05 мм и выше. Мембранные патроны используются на чистовых операциях при небольших сечениях снимаемой стружки и безопасны в работе, даже при снижении давления в сети сжатого воздуха.
Патрон резьбонарезной
Резьбонарезные патроны с головками предохранительными предназначены для закрепления инструмента на сверлильных, фрезерных, токарных станках и обрабатывающих центрах при нарезании правой резьбы метчиками на станках. Они имеют механизмы осевой компенсации и быстрой смены головок. Головка имеет встроенную предохранительную шариковую муфту с механизмом регулировки передаваемого крутящего момента для нарезания резьбы в различных материалах, что позволяет предохранить метчики от поломки. Это особенно важно при нарезании резьб в глухих отверстиях, труднообрабатываемых материалах и при нарезании резьб с мелким шагом. Головка также имеет механизм быстрой смены метчика с надежной фиксацией в течение нескольких секунд.
Под собственной торговой маркой мы выпускаем цанговые и резьбонарезные патроны. Эта и другая технологическая оснастка представлена в интернет-магазине beltools.ru
