Особенности конструкции и классификация твердосплавных сверел
Содержание
Применение твердосплавных сверл
Использование твердых сплавов значительно повышает производительность сверления, однако их доля в общем объеме применения сверл составляет менее 10%. Это связано с неблагоприятными условиями работы твердых сплавов при сверлении, такими как нежесткое крепление, большие осевые нагрузки, переменная скорость резания, широкая стружка, вибрации и пакетирование стружки.
Твердосплавные сверла широко применяются для сверления чугуна, цветных металлов и неметаллических материалов. Для улучшения результатов при сверлении сталей используются усовершенствования, такие как повышение жесткости сверл и внутреннее охлаждение. Для оснащения сверл применяются твердые сплавы марок ВК, ВК10-М, ВК15-М, ВК8, ВК6-ОМ и тд.
Мелкоразмерные сверла (4 = 2..6 мм) изготавливают цельными твердосплавными или составными, когда хвостовик изготавливается из стали , а рабочая часть — из твердого сплава. Сверла 4 = 10...30 мм оснащают напайными пластинами или коронками из твердого сплава. При этом корпус сверла изготавливается из стали ЭХС или Р6М5. На корпусах таких сверл направляющие ленточки обычно не делают, так как при высоких скоростях резания, допускаемых твердым сплавом, они быстро выходят из строя и не выполняют роли направляющих сверла.
Классификация сверл твердосплавных
Сверла твердосплавные по металлу различают по нескольким признакам:

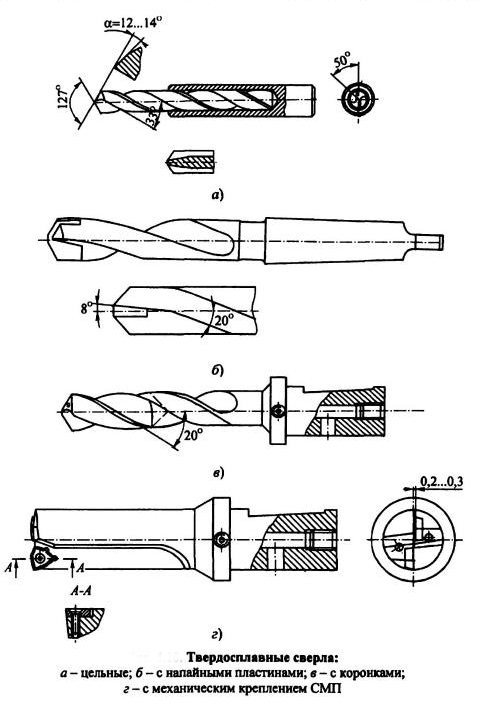

По способу изготовления:
- с напайными пластинами
- коронками
- цельныес механическим креплением СМП
- с механическим креплением С
- цилиндрический- самый универсальный
- конический
- многогранный для интенсивного сверления
- специальной формы
- конический
- многогранный для интенсивного сверления
- специал
- левые
- правые
- укороченная
- короткая
- средняя
- нормальной
- повышенной
- ромб
- прямоугольник
- квадрат
- параллелограмм
- фигурные
- неправильной формы
- с каналами для охлаждающей жидкости
- без подвода СОЖ
- от 1600 до 2800 единиц по шкале Роквелла
Рекомендации по использованию твердосплавных сверл
Перед началом работы необходимо выполнить центровку инструмента
Скорость вращения не должна быть ниже 25% от рекомендованной и не более 20%. В противном случае пластины могут выламываться и выкрашиваться.
По мере врезания в заготовку скорость подачи сверла постепенно увеличивается. Начинать обработку следует на скорости ½ от рекомендованной.
