Основные виды гаечных ключей

16 января 2025 0:00

Содержание

1. Ключи гаечные. Об инструменте
2. Рожковый ключ с открытым зевом
3. Ключи накидные
4. Комбинированные ключи
5. Разводной ключ
6. Торцевые ключи
7. Гаечные ключи с трещоткой
8. Ключи трубные рычажные
9. Ключи динамометрические

Ключи гаечные. Об инструменте

Гаечный ключ — самый распространенный инструмент, предназначенный для откручивания и закручивания крепежных деталей. Существует множество его вариаций, включая узкоспециализированные модели. Среди основных следует отметить рожковые, накидные, комбинированные, разводные, специальные, торцевые. Первое массовое производство гаечных ключей началось в XIX веке с немецкой фирмы Mauser, с тех пор появились ключи различных видов, форм и размеров.
Обычно твердость гаечных ключей с размером зева до 36 мм составляет 45,5 – 51,5 HRC, для ключей с зевом от 36 мм значение варьируется 40,5 – 46,5 HRC. Далее подробнее рассмотрим основные типы гаечных ключей.

Рожковый ключ с открытым зевом

Такой ключ имеет цельнометаллическую конструкцию, где рукоять и рабочая часть — единое целое. Рабочий профиль предназначен для захвата деталей определенного размера и формы, а U-образная рабочая часть, повернутая на 15-30 градусов, облегчает работу в труднодоступных местах. Ключи изготавливаются из легированной хром-ванадиевой стали, часто с термообработкой для повышения прочности. На ручках могут быть канавки или ребристая поверхность для лучшей фиксации.
Наиболее распространённый тип — рожковый ключ с двумя головками разного размера, который удобен и экономичен, но может деформировать крепеж из-за небольшой площади соприкосновения. Рабочий профиль смещен на 15° для работы в ограниченных пространствах. Рожковые ключи часто двусторонние, что позволяет сократить количество инструментов в наборе.
Обозначение :
КГО - ключ гаечный односторонний
КГД - ключ гаечный двусторонний

Ключи накидные

Кольцевой (накидной) ключ превосходит рожковый благодаря своей О-образной форме, которая обеспечивает полный захват крепежного элемента.Подобная конструкция позволяет взаимодействовать с гайками, не сминая углов.Накидной ключ имеет шесть граней, что предотвращает сминание углов гайки и обеспечивает лучший контакт.
Профили накидных ключей могут быть:
- С 12 гранями, поворот на 30 градусов для удобства.
- С 6 гранями или профиль TORX с углом поворота 60 градусов, обеспечивающий большую площадь соприкосновения.
Накидные ключи также бывают разных диаметров колец и существуют ударные модели, как и у рожковых ключей.
Обозначение:
КНГ - ключ гаечный кольцевой
КГНО- ключ гаечный кольцевой односторонний коленчатый

Комбинированные ключи

Комбинированные гаечные ключи являются наиболее популярными инструментами благодаря своей универсальной конструкции. Они имеют одну рожковую и одну накидную рабочую часть. Существуют модификации, которые сочетают рожковые и торцевые типы, а также множество других вариантов, но основным остаются рожково-накидные ключи.
Эти инструменты широко используются в слесарно-монтажных работах, в автосервисах и в быту. Поворот головки на 90 градусов позволяет удобно упираться ладонью в широкую зону, что делает работу более комфортной для пользователя.
Кратко обозначается как КГК ( ключ гаечный комбинированный)

Комбинированные ключи

Разводной ключ

Разводной гаечный ключ позволяет изменять расстояние между губками: одна из них неподвижна, а другая перемещается при вращении стержня. Это дает возможность работать с изделиями разных размеров. Ключи часто используются в быту, но профессионалы предпочитают другие варианты из-за недостатков, таких как:
Недостатки:
- вероятность изменение положения рожка.
- Большой размер головки затрудняет использование в ограниченных пространствах.
- Неплотное зажатие гайки из-за люфта, что может повредить гайку и привести к травмам.
- Быстрое изнашивание механизма.
Преимущества:
- Возможность регулировки расстояния между губками.

Разводной ключ

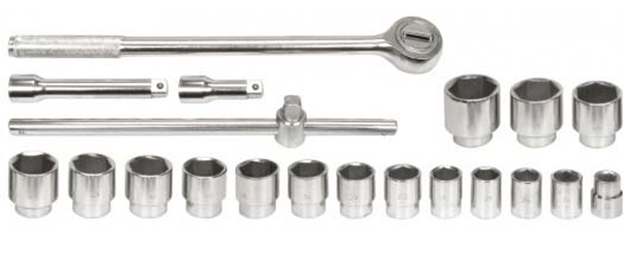

Торцевые ключи

Уникальная конструкция торцовых ключей, включающая углубление в форме шестигранника на торце инструмента, обеспечивает полный захват крепежного элемента и позволяет эффективно обслуживать автомобили. Наиболее распространены торцовые ключи в форме буквы Г. Ключи в виде буквы Т или креста имеют меньшие размеры по сравнению с Г-образными вариантами. Также популярны сменные воротки различных форм с interchangeable головками, что является большим преимуществом, так как позволяет легко заменять головку инструмента.

Торцевые ключи

Гаечные ключи с трещоткой

Гаечные ключи с трещоткой — это инструменты, которые позволяют закручивать или откручивать гайки и болты без необходимости постоянно снимать ключ с крепежа. Они имеют встроенный механизм трещотки, который позволяет ключу вращаться в одном направлении, не теряя при этом сцепления с крепежом.
Как правило, трещотка встроена в накидную часть ключа. Но бывают и «рожковые» вариации
Преимущества: Главные плюсы — отсутствие необходимости переворачивать ключ и малый угол поворота. Количество зубьев трещотки влияет на угол поворота: 360 градусов делится на число зубьев. Эти ключи идеально подходят для узких мест.
Недостатки: Основной минус — хрупкость трещоток при сильной нагрузке, что может привести к поломке, а их стоимость делает это особенно неприятным.

Гаечные ключи с трещоткой

Ключи трубные рычажные

Трубные рычажные ключи (КТР) предназначены для работы с трубами. Их основная характеристика заключается в том, что они надежно обжимают детали, позволяя захватывать элементы без специальных граней. Эти инструменты делятся на несколько типов в зависимости от способа фиксации на трубе.
Некоторые считают трубный ключ разновидностью разводного, так как расстояние между губками регулируется. Однако отличие в том, что регулировка происходит за счет сведения и разведения двух рукояток, а не вращения червяка. Трубной ключ используется для захвата и удержания водопроводных и газовых труб.

Обозначение: КТР (Ключи трубные рычажные)

Ключи динамометрические

Динамометрический ключ — это гаечный ключ с встроенным динамометром, предназначенный для точной затяжки резьбовых соединений. Существует несколько типов динамометрических ключей.
-Динамометрические ключи предельного типа (пружинные) обеспечивают точность затяжки с погрешностью не более 4%. Для поддержания точности требуется регулярная поверка на специальном оборудовании, а также ежегодное подтверждение сертификата соответствия в Ростесте.
-Стрелочные (торсионные) динамометрические ключи имеют меньшую точность, с погрешностью от 5% до 20%. Эти ключи со временем теряют свои характеристики и не поддаются регулировке.
-Динамометрические ключи с цифровой индикацией (электронные) обеспечивают контроль затяжки ответственных резьбовых соединений с высокой точностью, которая не превышает 1%.
Выбор типа ключа зависит от требований к точности и условиям эксплуатации.
