Как поменять патрон на сверлильном станке: как снять и установить

Содержание:

1. Как снять патрон со сверлильного станка: типы креплений и подготовка
2. Как поменять патрон сверлильный: признаки износа
3. Как установить сверлильный патрон правильно
4. Как установить патрон на сверлильный станок с резьбой
5. Как закрепить сверлильный патрон и проверить точность
6. Как заменить патрон на сверлильном станке: сравнительная таблица креплений
7. Практические советы от «Русский Инструмент»

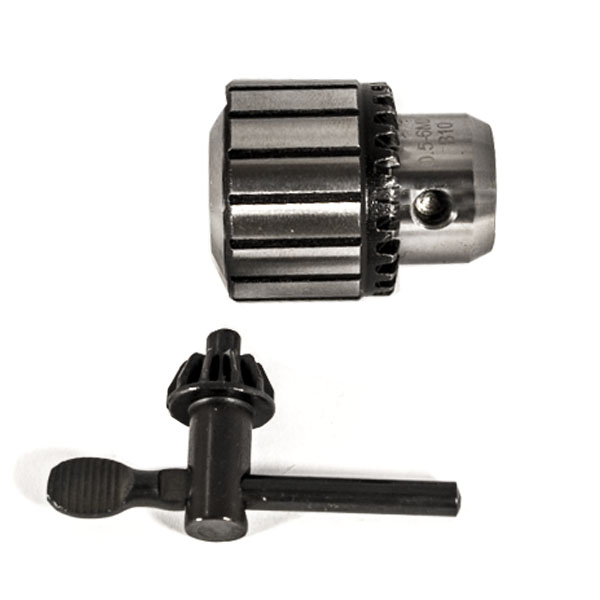

Сверлильный патрон — ключевой узел станка, обеспечивающий надежную фиксацию инструмента при частоте вращения до 3000 об/мин и крутящем моменте до 120 Н·м. Неправильный демонтаж или установка приводят к биению более 0,1 мм, снижению точности обработки и преждевременному износу шпинделя. В этой статье разберем, как снять сверлильный патрон, выполнить его замену и корректно установить новый узел на станок.

Как снять патрон со сверлильного станка: типы креплений и подготовка

Перед тем как снять патрон, важно определить тип крепления. На практике применяются:

• Конус Морзе (КМ1–КМ5);
• Резьбовое соединение (1/2"-20 UNF, М12×1,25);
• Посадка через переходную втулку.

От способа фиксации зависит порядок действий при задаче как снять патрон со сверлильного станка без повреждения посадочного конуса и шпинделя.

Инструменты, которые понадобятся:

• Выколотка из закаленной стали;
• Молоток массой 300–500 г;
• Ключ для патрона;
• Шестигранник (при резьбовом креплении);
• Проникающая смазка;
• Чистая ветошь.

Точность посадки, биение шпинделя, конус Морзе, резьбовая фиксация — эти параметры напрямую влияют на ресурс оборудования.

Как снять сверлильный патрон с конуса Морзе

Если патрон установлен через конус, демонтаж выполняется через технологическое отверстие шпинделя.

Порядок действий:

1. Полностью отключите станок от сети.
2. Опустите шпиндель до совпадения отверстия с хвостовиком.
3. Вставьте выколотку в паз.
4. Резким, но контролируемым ударом выбейте патрон вниз.

Так можно снять сверлильный патрон с конуса без повреждения конусной поверхности. Усилие должно быть достаточным, но не чрезмерным — деформация конуса даже на 0,02 мм приведет к люфту.

Если вы ищете профессиональную оснастку и комплектующие, рекомендуем перейти в раздел оснастка для станков — здесь представлены патроны и переходники с допуском по биению до 0,05 мм.

Как снять патрон на сверлильном станке с резьбовым креплением

При резьбовом соединении внутри патрона обычно установлен фиксирующий винт с левой резьбой.

Чтобы понять, как снять патрон на сверлильном станке, следуйте инструкции:

• Разожмите кулачки до упора;
• Выкрутите фиксирующий винт по часовой стрелке;
• Зафиксируйте шпиндель;
• Поверните корпус патрона против часовой стрелки.

Это ответ на вопрос как вытащить патрон из сверлильного станка, если он установлен на резьбе. При закисании резьбы используйте проникающую смазку и выдержите 10–15 минут.

Как поменять патрон сверлильный: признаки износа

Замена требуется при:

• Биении более 0,1 мм;
• Неравномерном зажиме сверла;
• Износе кулачков более 0,3 мм;
• Самопроизвольном ослаблении фиксации.

В таких случаях возникает необходимость понять, как поменять патрон сверлильный на сверлильном станке быстро и без потери точности.

Срок службы качественного патрона при промышленной нагрузке — 2–3 года при ежедневной работе 6–8 часов.

Как установить сверлильный патрон правильно

Перед монтажом очистите посадочные поверхности от стружки и масла. Допустимое отклонение чистоты поверхности — не ниже Ra 1,6.

Чтобы выполнить как установить сверлильный патрон, необходимо:

1. Обезжирить конус и хвостовик;
2. Совместить оси;
3. Вставить патрон до упора;
4. Легким ударом через деревянную проставку зафиксировать посадку.

После установки проверьте биение индикатором часового типа — допустимое значение до 0,05 мм для точных операций.

Как установить патрон на сверлильный станок с резьбой

Если используется резьбовая посадка:

• Наверните патрон вручную;
• Зафиксируйте шпиндель;
• Подтяните с усилием 20–40 Н·м;
• Закрутите фиксирующий винт (против часовой стрелки).

Так выполняется установка патрона на сверлильный станок без перекоса и люфта.

Как закрепить сверлильный патрон и проверить точность

После монтажа важно правильно понять, как закрепить сверлильный патрон:

• Зажмите калиброванный стержень;
• Измерьте радиальное биение;
• Проверьте отсутствие осевого люфта;
• Выполните пробное сверление.

Допустимое отклонение отверстия при корректной установке — не более ±0,1 мм на глубине 50 мм.

Как заменить патрон на сверлильном станке: сравнительная таблица креплений

Эта информация помогает понять, как заменить патрон на сверлильном станке в зависимости от конструкции.

Практические советы от «Русский Инструмент»

• Не наносите удары напрямую по корпусу патрона;
• Не используйте смазку на конусной посадке;
• Проверяйте состояние шпинделя каждые 6 месяцев;
• При нагрузке более 70% от номинальной мощности выбирайте усиленные модели.

В каталоге «Русский Инструмент» представлены сверлильные патроны с диапазоном зажима от 1 до 16 мм и 3–20 мм, рассчитанные на промышленное применение.
