Инструмент для измерения резьбы

13 октября 2023 0:00

Содержание:

Резьбовые калибры
Калибр-скобы
Калибр-пробки
Резьбовые кольца
Набор резьбовых шаблонов (резьбомер)
Резьбовой микрометр
Штангенциркуль
Итоги

Инструменты применяемые для определения геометрических параметров деталей называют измерительными.

Необходимо контролировать различные параметры резьбы параметры резьбы, для этого, зависимости от цели измерения, используются различные измерительные инструменты:

— Измерение шага резьбы - измерительная линейка/штангенциркуль/резьбомер
— Средний диаметр резьбы - резьбовой микрометр
— Профиль резьбы - шаблон
— Высота начального треугольника, шага, среднего, внутреннего и наружного диаметра - скобы для наружней резьбы, внутренняя резьбовые пробки
— Средний диаметр резьбы в процессе изготовления - резьбовой микрометр

Ниже рассмотрим каждый из них подробнее.

Резьбовые калибры

Это бесшкальные измерительные инструменты, определяющие вышла ли деталь за пределы допуска, установленные в чертеже. Используют для контроля таких параметров как высота начального треугольника, шаг резьбы, среднего, внутренний и наружный диаметр резьбы.

Калибры разделяют на нормальные и предельные

Предельные калибры имеют 2 параметра - равный максимальному (проходной) и минимальному (непроходной) размеру изделия. При этом один конец калибра должен входит в проверяемую деталь,второй же нет. Предельные инструменты используются чаще.
Нормальные калибры применяют как контрольные. Точность резьбы определяется на ощупь по наличию качания и сложности свинчивания. Размер калибра равен номинальному размеру детали.

Калибр-скобы

Предельный калибр для проверки наружной резьбы. Инструмент имеет переднюю- проходную и заднюю- непроходную пары роликов. При этом резьба свободно проходит через передние ролики и задерживаться на задних.

Калибр-скобы подразделяются на:

— рычажные, повышенной точности, со встроенным в корпус отсчетным устройством (СРП)
— рычажные, со встроенным в корпус отсчетным устройством (CP)
— индикаторные, оснащенные измерительными головками (СИ)

Калибр-скобы

Калибр-пробки

Измерительный инструмент из разряда предельных калибров.

Представляет собой стержень и два цилиндра: меньший - проходной, больший - непроходной. Пробками проверяют внутреннюю резьбу. При проверке резьбы ,так же, проходной конец полностью ввинчивается в резьбовое отверстие, а непроходной конец соответственно не должен.

Калибр-пробки

Резьбовые кольца

Предельный калибр, который предназначен для контроля наружного диаметра.
Обычно представлен в комплекте из проходного (ПР) и непроходного (НЕ) кольца.
ПР используются для контроля наибольшего среднего диаметра и наибольшего внутреннего диаметра. наружной резьбы.
НЕ контролирует наименьший средний диаметр. Не должен накручиваться на контролируемую резьбу ,максимум до 2 оборотов. На короткие резьбы это исключение не распространяется.
калибр кольцо резьбовое

Набор резьбовых шаблонов (резьбомер)

Резьбомер представляет из себя набор щупов-шаблонов, соединенных на одном шарнире. Каждый шаблон имеет очертания в форме резьбы. Бывают метрические, дюймовые и комбинированные. В ходе проверки очертания щупа должны совпасть с рисунком профиля резьбы. Выполняется на просвет.

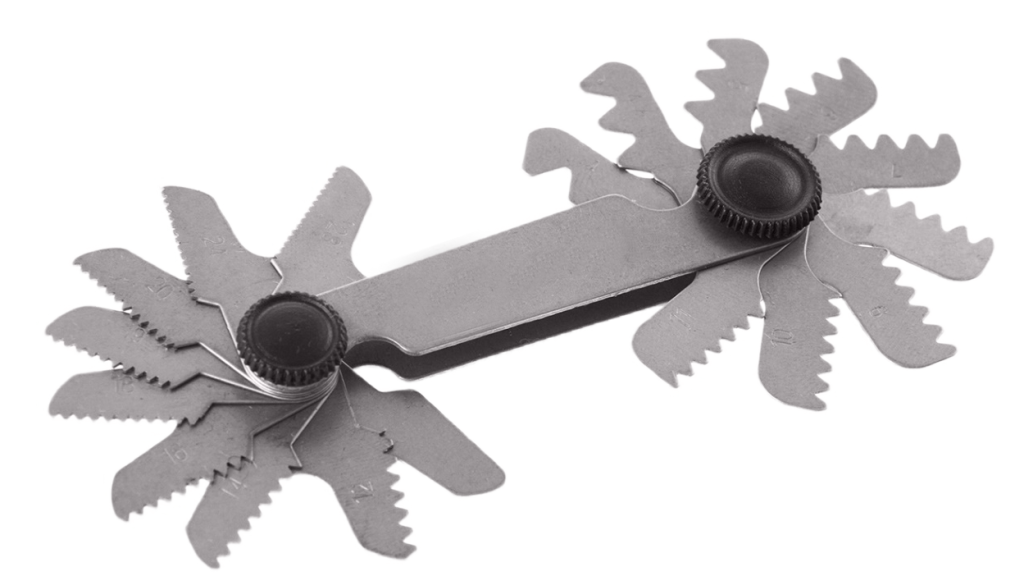

набор резьбовых шаблонов

Определение шага резьбы при помощи резьбомера

Резьбовой микрометр

Измерительный инструмент для измерения среднего диаметра наружной резьбы.
Позволяет измерять резьбу в процессе ее изготовления. Резьбовой микрометр представляет из себя конструкцию на основе микрометрической винтовой пары с наконечниками- измерительными вставками.
Погрешность может доставлять до 0,2 мм.
резьбовой микрометр

Штангенциркуль

Штангенциркуль используется для измерения диаметра наружной и внутренней резьбы. Измерительный прибор в основе которого лежит неподвижная штанга со шкалой и губками, к которой прикреплены фиксирующие элементы.
Механизм измерения несложен - измеряют длину при помощи штангенциркуля на определенном участке и подсчитывают количество витков на нем. Далее необходимо разделить длину на количество витков и вычесть один виток
Штангенциркулем измеряют участок определённой длины. Затем подсчитывают количество витков на нём. Значение шага резьбы получают путем деления длины участка на количество витков, и вычитания из полученного результата одного витка.
Штангенциркуль
