Фрезы со сменными многогранными пластинами: виды и преимущества

Содержание:

1. Сменные пластины
2. Торцевые фрезы
3. Т-образные фрезы
4. Трехсторонние (дисковые) фрезы
5. Преимущества и недостатки фрез с СМП



Фреза по металлу – многолезвийный инструмент, предназначенный снимать слои материала с заготовки из стали, чугуна и сплавов, придавая ей необходимую форму. Фреза является оптимальным инструментом, который позволяет изготавливать отверстия, канавки и убирать лишний слой материала с заготовки.

Сменные пластины

В настоящее время большую популярность получили фрезы с СМП, так как в некоторых случаях они удобнее и практичнее монолитных (цельных) фрез. СМП – сменная многогранная пластина из твердого сплава, имеющая определенную геометрическую форму и специальные стружколомы, которые обеспечивают быстрый и легкий отвод стружки.

По геометрической форме пластины делят на:

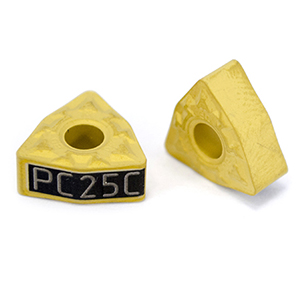

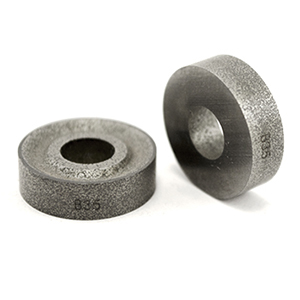

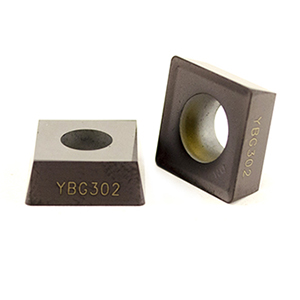

W – тригональные	R – круглые	S – квадратные	M – ромбические (86° градусов)

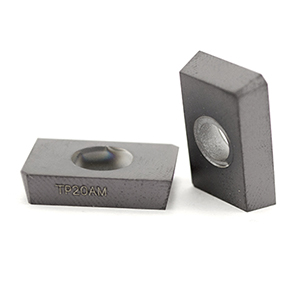

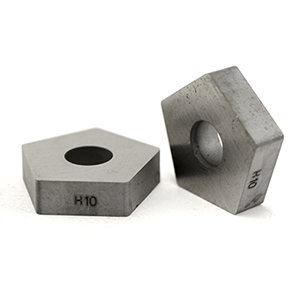

A – параллелограммные (85° градусов)	P – пятигранные	Z – другая форма

Пластины обычно изготавливаются из карбида, микрозернистого карбида, керамики, металлокерамики, кобальта, нитрида кремния и твердых сплавов (ВК8, Т5К10). Для увеличения срока службы и износостойкости пластин, их покрывают оксидом алюминия, нитридом циркония или составами на основе титана.

Пластины для фрез подбираются в зависимости от вида обработки (черновая, общая, чистовая) и материала из которого выполнена заготовка. Также нужно учитывать размер самой пластины и ее радиус.

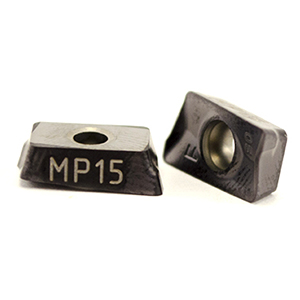

Под брендом Beltools выпускается 3 типа пластин для фрезерования: АРКТ, SPGT, SPМT

Пластины Beltools представлены следующими сплавами, которые обрабатывают самые ходовые материалы.




Область применения марок твердых сплавов сменных многогранных пластин для фрезерной обработки
Марка сплава	Группы обработки	Описание

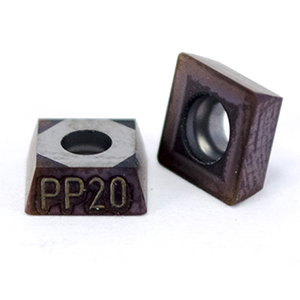

PP20	P10-30	Мелкозернистый твердый сплав с многослойным покрытием PVD. Хорошее сочетание прочности и износостойкости. Чистовое и получистовое фрезерование всех видов стали, чугуна, жаропрочных и титановых сплавов.
	M10-30
	K10-30
	S05-20
PC25	P15-40	Универсальный высокопроизводительный сплав с многослойным покрытием CVD для обработки стального литья и нержавеющих сталей.
	M10-30
PC35	P25-40	Твёрдый сплав с покрытием CVD отличается прочностью, стойкостью к ударам и износостойкостью. Применяется для обработки легированных сталей, нержавеющих сталей, а также жаропрочных и титановых сплавов.
	M20-40
	S20-40
MP15	P10-30	Сплав с покрытием PVD. Обеспечивает высокую производительность в сочетании с износостойкостью. Получистовая и чистовая обработка сталей, нержавеющих и жаропрочных материалов.
	M10-30
	S05-20
KP10	K05-20	Мелкозернистый твердый сплав с PVD покрытием для чистовой обработки чугуна и жаропрочных материалов.
	S05-20
KC30	P20-40	Прочный сплав с многослойным покрытием CVD большой толщины для черновой обработки стали и чугуна.
	K15-35
N25	N15-30	Твёрдый сплав без покрытия для черновой и получистовой обработки цветных металлов.




В каталоге товаров представлен широкий выбор сменных пластин различной геометрии под собственным брендом Beltools, а также ассортимент других производителей.

Рассмотрим подробнее фрезы с СМП представленные в нашем интернет-магазине.

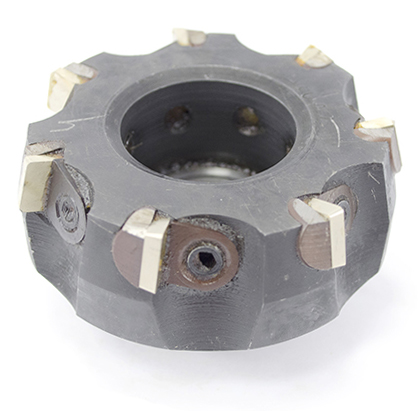

Торцевые фрезы

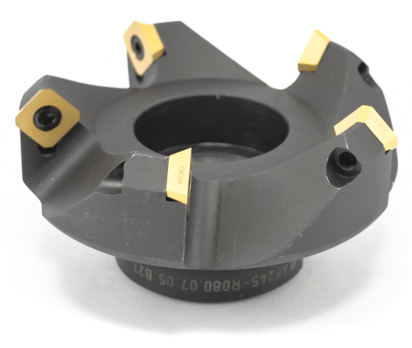

На нашем сайте представлен широкий выбор фрез со сменными многогранными пластинами. Самыми распространенными являются торцевые фрезы и концевые торцевые фрезы. Режущие кромки у таких фрез находятся только с торца. Обработка горизонтальной поверхности является дополнительной, а основная работа выполняется боковой частью пластин. Торцевые фрезы производятся как с коническим хвостовиком, так и насадные, с посадочными местами под параллелограммные (тип A), пятигранные (тип P) и круглые (тип R) пластины.

Посадочные отверстия стандартизированы и изготавливаются трех видов:



А и В - закрепляемые на оправках, d – 16 – 50.

С - также может крепится на оправке, более массивные варианты крепятся на концах шпинделей.

Торцевые фрезы с круглыми пластинами считаются универсальными. Они подходят для фрезерования с врезанием под углом, используются для сложного торцевого фрезерования и профильной обработки.



Ассортимент нашего интернет-магазина представлен широким выбором торцевых фрез с разными углами в плане (угол между обрабатываемой поверхностью и главной режущей кромки). Угол в плане влияет на мощность резания и толщину получаемой стружки. Чем меньше угол, тем больше мощность резания и меньше толщина стружки, также от него зависит возможность фрезы работать в разных направлениях. Рассмотрим основные углы торцевых фрез:

Фрезы с углом в плане 45 градусов подходят для обработки поверхности заготовок из стали, чугуна и нержавеющих сталей, но не используются для обработки тонкостенных заготовок.
Фрезы с углом в плане 75 градусов применяются при общей обработке поверхности заготовки.
Фрезы с углом в плане 90 градусов подходят для фрезеровки тонкостенных и нежестких заготовок, применяются для обработки плоскостей и уступов

Отдельно стоит отметить торцово-цилиндрические фрезы («кукурузы»), которые имеют несколько рядов параллелограммных пластин (тип A). Данные фрезы относят к длинокромочным и предназначены для обработки высоких пазов и уступов.



Т-образные фрезы

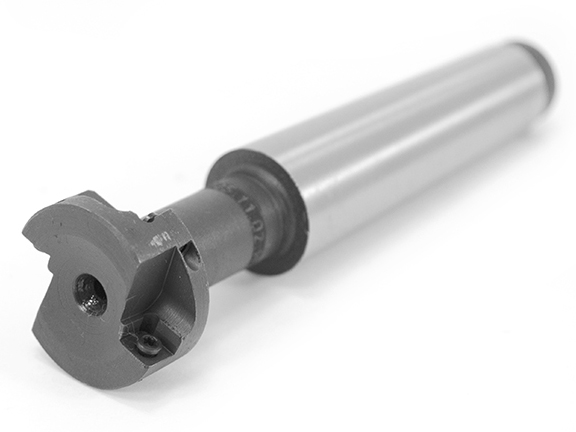

Т-образные фрезы могут быть применены при изготовлении и ремонте столов для станков, фрезерования пазов под сегментные шпонки в деталях, обработке Т-образных пазов и уступов в заготовках из чугуна и стали. В таких фрезах используют квадратные (тип S) пластины.

Трехсторонние (дисковые) фрезы

Дисковые фрезы нужны для изготовления и обработки глубоких пазов, уступов на фрезерных станках с горизонтальным расположением шпинделя. У трехсторонних фрез, в отличие от двухстороннего исполнения режущие зубцы находятся сразу на обоих торцах и поверхности основания. Дисковые фрезы со сменными твердосплавными квадратными (тип S) пластинами становятся более востребованными, так как напайные аналоги трудно затачивать и есть вероятность отпаивания пластин.

«Русский Инструмент» выпускает дисковые трехсторонние фрезы серии AS290. Регулировочный механизм фрез AS290 позволяет производить точную настройку на требуемую ширину обработки. Увеличенное количество зубьев позволяет значительно повысить производительность по сравнению с аналогичной продукцией.



Преимущества и недостатки фрез со сменными пластинами

К преимуществам фрез со сменными многогранными пластинами можно отнести:

• Пластины не нужно перетачивать, их можно перевернуть, а когда все кромки будут сточены, пластины просто заменяются;
• Быстрая замена затупившихся элементов, что позволяет не останавливать рабочий процесс на долгое время;
• Экономия инструментальных материалов, один корпус фрезы можно использовать под пластины для разных материалов;
• Пластины изготавливаются из прочных материалов, имеют высокую износостойкость и стойкость к высоким температурам;
• Обработка поверхности всегда производится прочной кромкой, что обеспечивает стабильную шероховатость поверхности;
• Срок службы корпуса фрезы намного дольше, чем у монолитных аналогов;
• Возможен быстрый подбор режима резания путем замены пластин;
• Надежное и рациональное дробление стружки благодаря углу в плане и стружколому;
• Единый размер и форма пластин, что важно при работе на станках с ЧПУ.

К недостаткам стоит отнести относительно высокую стоимость пластин и трудности при выборе пластин из-за большого ассортимента маркировок.
