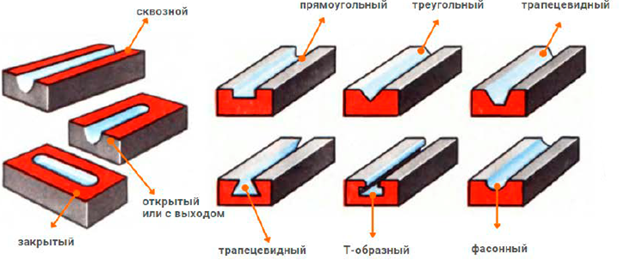

Паз – это выемка металла в детали, ограниченная фасонными или плоскими поверхностями. Пазы бывают различных форм:
- Прямоугольные
- Т-образные
- «Ласточкин хвост»
- Фасонные
- Треугольные
- Трапецеидальные
- Пазы любого профиля могут быть сквозными, открытыми или с выходом и закрытыми.
Фрезерование пазов
Фрезерование пазов – это операция, заключающаяся в выемке металла с помощью фрез. Для обработки пазов используются дисковые, концевые и специальные фрезы.
Сквозные прямоугольные пазы фрезеруют с помощью дисковых трехсторонних или концевых фрез. Ширина фрезы должна быть меньше ширины паза, и обработка производится за несколько проходов.
Замкнутые пазы обрабатываются на вертикально-фрезерных станках. Диаметр фрезы должен быть на 1-2 мм меньше ширины паза, с последующими чистовыми проходами.
Криволинейные пазы фрезеруют на полную глубину за один проход, с учетом минимальных вылетов фрез и уменьшенной скорости подачи.
Специальные профили (Т-образные, «ласточкин хвост») обрабатываются за два или три прохода, с подачей не более 0,03 мм/зуб и скоростью резания 20-25 м/мин.
Сквозные прямоугольные пазы фрезеруют с помощью дисковых трехсторонних или концевых фрез. Ширина фрезы должна быть меньше ширины паза, и обработка производится за несколько проходов.
Замкнутые пазы обрабатываются на вертикально-фрезерных станках. Диаметр фрезы должен быть на 1-2 мм меньше ширины паза, с последующими чистовыми проходами.
Криволинейные пазы фрезеруют на полную глубину за один проход, с учетом минимальных вылетов фрез и уменьшенной скорости подачи.
Специальные профили (Т-образные, «ласточкин хвост») обрабатываются за два или три прохода, с подачей не более 0,03 мм/зуб и скоростью резания 20-25 м/мин.
Обработка шпоночных пазов
Шпоночные пазы могут быть:
- Открытыми
- Полузакрытыми
- Закрытыми
Обработка шпоночных пазов осуществляется фрезерованием с использованием шпоночных, дисковых или пальцевых фрез. Для массового производства применяется метод маятниковой подачи на шпоночно-фрезерных станках.
Методика фрезерования шпоночного паза
Зависит от типа паза (сквозной, открытый, закрытый). Для открытых пазов с выходом по окружности используют дисковые фрезы, для закрытых – концевые или шпоночные.
При высокой точности используются шпоночно-фрезерные станки с маятниковой подачей, где фреза врезается на 0,2-0,4 мм за проход.
Фрезерование уступов — это комплекс механических процессов по одновременной обработке сразу нескольких поверхностей.
При высокой точности используются шпоночно-фрезерные станки с маятниковой подачей, где фреза врезается на 0,2-0,4 мм за проход.
Уступ — это выемка между двумя плоскостями, расположенными относительно друг друга под прямым углом.

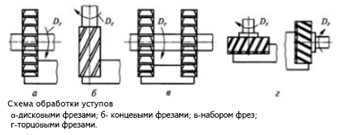

Уступы обрабатываются дисковыми или концевыми фрезами. Для больших уступов применяются торцевые фрезы. Ширина дисковой фрезы должна быть на 5-6 мм больше ширины уступа для обеспечения точности обработки.
При фрезеровании уступов обрабатываются сразу две поверхности, что подразумевает использование периферийного фрезерования в сочетании с торцевым. Одним из ключевых требований является создание уступа с углом в девяносто градусов. Для фрезерования уступов можно применять как обычные фрезы, так и фрезы с удлиненной рабочей частью
Уступы обрабатываются дисковыми или концевыми фрезами. Для больших уступов применяются торцевые фрезы. Ширина дисковой фрезы должна быть на 5-6 мм больше ширины уступа для обеспечения точности обработки.
При фрезеровании уступов обрабатываются сразу две поверхности, что подразумевает использование периферийного фрезерования в сочетании с торцевым. Одним из ключевых требований является создание уступа с углом в девяносто градусов. Для фрезерования уступов можно применять как обычные фрезы, так и фрезы с удлиненной рабочей частью

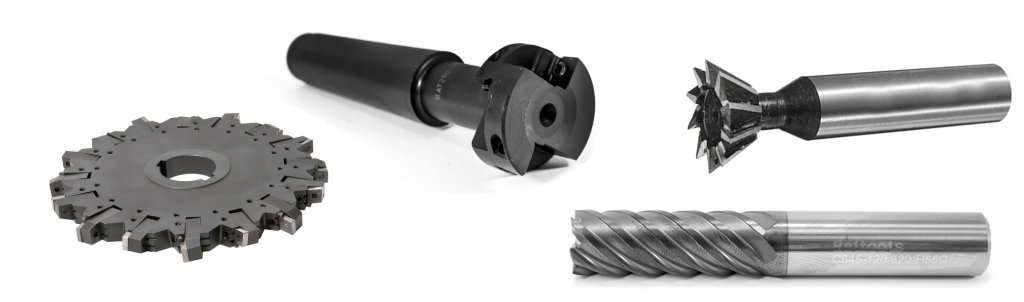

Приглашаем выбрать фрезы для фрезерования пазов и уступов в нашем интернет-магазине. В ассортименте представлены фрезы для обработки Т-образных пазов и сегментных шпонок.
