Резьбовые пластины Beltools
Содержание
2.Способы нарезания и виды резьбы
3.Классификация резьбы
4.Резьбовые пластины и державки. Новинки Beltools
5.Резьба с неполным профилем 60° и 55°
6.Резьба метрическая ISO (М)
7.Резьба Витворта WHITWORTH (BSW, BSF, BSP)
8.Трапецеидальная резьба (Tr)
9.Треугольная резьба НКТ (с закругленными вершинами и впадинами по API STD 5B) API ROUND
10.Область применения
Нарезание резьбы при помощи токарных резцов
Одной из самых медленных операций, выполняемых на токарном станке является нарезание резьбы. Для получения точной резьбы необходимо выдержать требования к соосности инструмента и отверстия, шаг резьбы и так далее.
Наиболее распространенными инструментами для выполнения данной операции являются резьбовые резцы. Данные инструменты устанавливают на универсальное оборудование на станки с ЧПУ. Режущая кромка резца выполняется из твердых и быстрорежущих сплавов. Профиль режущей кромки определяет профиль самой резьбы. Резцы для такой работы бывают с напайными или сменными пластинами.
Резцы со сменными многогранными пластинами являются более эффективным и современным инструментом для нарезания резьбы, чем резцы с напайкой. Среди достоинств инструмента со сменными пластинами высокое качество получаемой резьбы, а также экономия рабочего пространства и средств, поскольку возможно использование одной державки с несколькими пластинами разного профиля.
Способы нарезания и виды резьбы
По направлению резьба подразделяется на правую и левую. В соответствии с направлением резьбы и типом обрабатываемой поверхности - на внутреннюю или внешнюю

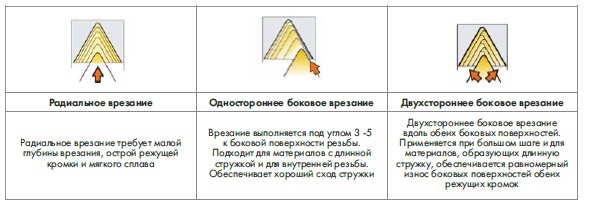

Виды врезания при нарезании резьбы. Количество проходов и величина врезания являются решающим фактором при обработке резьбы рекомендуемые данные рассматриваются как начальные величины.
Классификация резьбы
Полнопрофильная пластина формирует окончательный профиль резьбы, включая вершины. Для каждого типа резьбы и значения шага требуется отдельная пластина.
Неполный профиль. Неполнопрофильная пластина не обрабатывает наружный диаметр резьбы. Одна и та же пластина может использоваться для нарезания резьб c различными значениями шага при условии, что они имеют одинаковый угол профиля.
По форме профиля резьба классифицируется на треугольную, трапецеидальную, упорную, круглую и прямоугольную резьбу.
По единицам измерения резьбу подразделяют на метрическую, дюймовую, модульную и питчевую.
Шаг резьбы (TPI) – число витков на дюйм.
Наиболее распространенная в России резьба:
— 60 − неполный профиль 60°
— 55 − неполный профиль 55°
— ISO − ISO метрическая полный профиль
— UN − UN американская полный профиль
— W − профиль Whitworth
— BSPT − BSPT британская трубная
— RND − круглая DIN 405
— TR − трапецеидальная DIN 103
— ACME – равнобокая трапеция, американский стандарт ACME
— STACME − укороченная ACME
— ABUT − Американская упорная
— UNJ – дюймовая резьба для аэрокосмической промышленности
— NPT − NPT
— API RD − API круглая
— BUT − API упорная
— API – замковая стандарта Американского нефтяного института

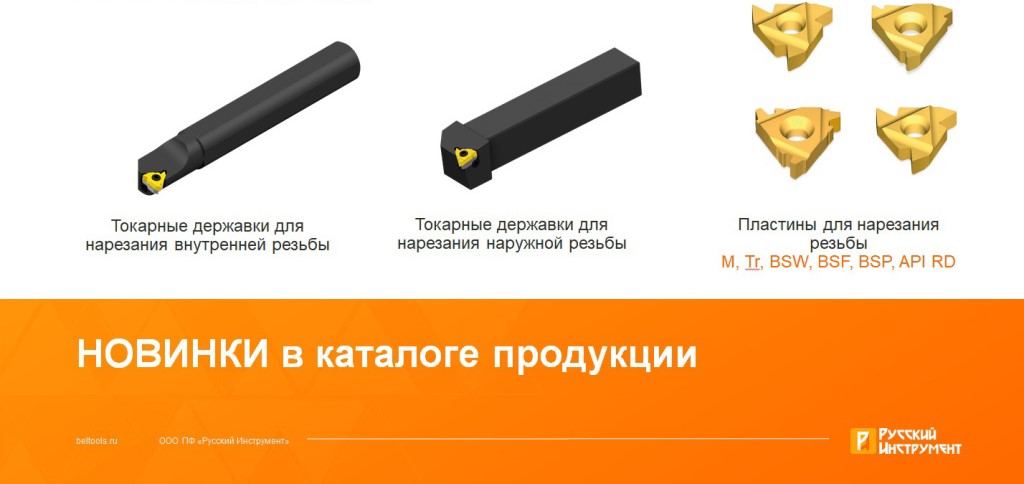

Резьбовые пластины и державки. Новинки Beltools
В мае этого года мы выпустили новую токарную линейку для нарезания резьбы Beltools. В линейке представлены токарные державки для нарезания внутренней резьбы, токарные державки для нарезания наружной резьбы, а также резьбовые пластины Beltools для нарезания резьбы М, Tr, BSW, BSF, BSP, API RD.
Преимущество токарного резьбонарезного инструмента Beltools:
— Более высокая производительность и стойкость
— Удобство в использовании
— Оптимальное соотношение цены и стойкости инструмента

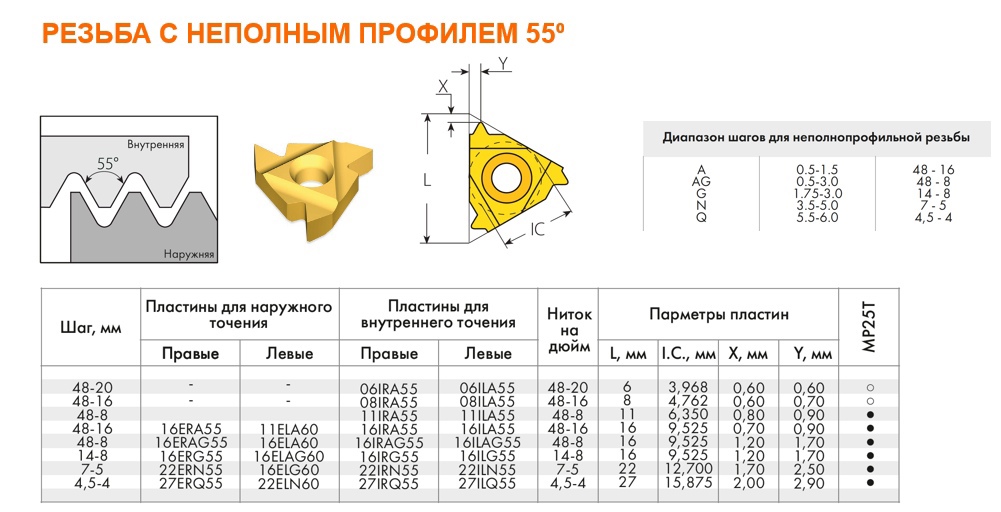

Резьба с неполным профилем 60° и 55°
Универсальные пластины, можно нарезать резьбу различного шага в заданном диапазоне. Целесообразно использовать при штучном производстве деталей. Вершина с неизменным углом 60° или 55°.
— Необходимо точно обрабатывать наружный/внутренний диаметр.
— Для малого шага резьбы нужно использовать пластины с малым радиусом при вершине.
— Универсальный профиль не рекомендуется для серийного производства.
— Шаги резьбы могут быть как в мм, так и в нитках на дюйм.
Резьба метрическая ISO (М)
Основные особенности и применение:
— Основные параметры – номинальный диаметр и шаг резьбы указаны в миллиметрах.
— По форме поверхности бывает цилиндрической и конической. Стык конической резьбы повышенной герметичности.
— Выступы и впадины профиля при вершине немного притуплены.
— Стандартная крепежная резьба, параметры определяются ГОСТ 9150-2002.
— Нарезка высокоточной завершенной резьбы заданного шага, без заусенцев.
— Под определенный шаг подбирается соответствующая пластина.
— Может применяться для больших шагов.
— Назначение: массовое серийное производство, все отрасли промышленности.
Резьба Витворта WHITWORTH (BSW, BSF, BSP)
Резьба названа в честь своего изобретателя - британского инженера , Джозефа Уитворта. Сейчас используется по всему миру. Представляет собой дюймовую резьбу полного профиля, угол при вершине равен 55 с крупным шагом.

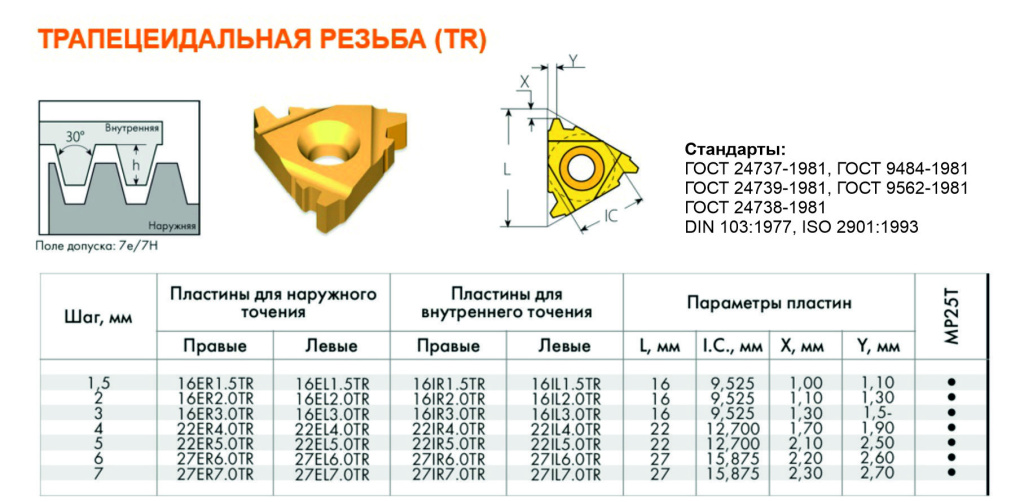

Трапецеидальная резьба (Tr)
Представляет собой резьбу с профилем - равнобедренная трапеция с углом 30 ˚между боковыми сторонами. Благодаря своему профилю может использоваться для реверсивного поступательного движения, в положении покоя не требует дополнительной фиксации. Может выдерживать сильные нагрузки, но во впадинах наблюдается большое напряжение. Также не рекомендуется использовать данную резьбу в механизмах с сильной вибрацией, потому что элементы конструкции могут самостоятельно выкручиваться.

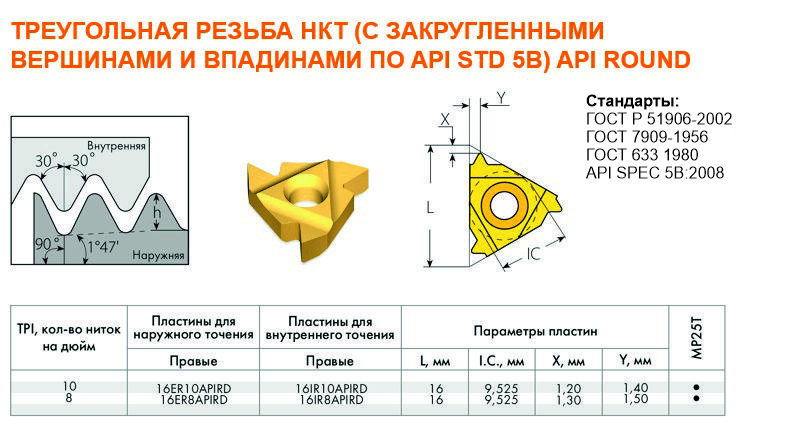

Треугольная резьба НКТ (с закругленными вершинами и впадинами по API STD 5B) API ROUND
Представляет собой резьбу с углом при вершине 60°, ее профиль - закругленные треугольники. Обозначается в мм и нитках/дюйм. Применяется на обсадных трубах и муфт к ним ,на трубах насосно-компрессионных и муфтах к ним и на трубах бурильных, геолого-разведочные и муфтах к ним.

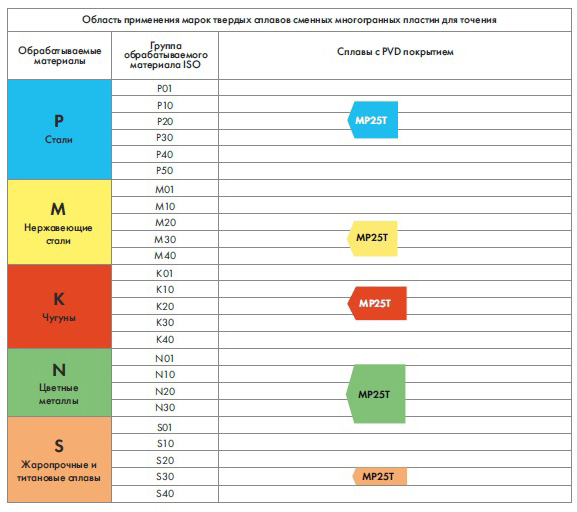

Область применения
Резьбовые пластины Beltools изготовлены из твердогос сплава МР25Т.
MP25T - твердый сплав с PVD покрытием с широкой областью применения. Используется для нарезания резьбы по стали, нержавеющей стали, жаропрочных материалов, а также применим по чугунам и цветным сплавам.
В наличии резцы с СМП для внутреннего и наружного нарезания резьбы, а также широкий ассортимент резьбовых пластин. Мы всегда готовы помочь в подборе токарного инструмента и прочей оснастки. Перейти в каталог.
