Обзор фрез с СМП «Highfeed»

Обзор фрез с СМП Highfeed Русский Инструмент. Ассортимент. Назначение, область и особенности применения.

В жесткой конкуренции производители фрезерного инструмента с СМП придумывают все новые и новые технические решения для эффективного фрезерования. Одним из таких решений стало фрезерования с высокой подачей фрезами Highfeed.

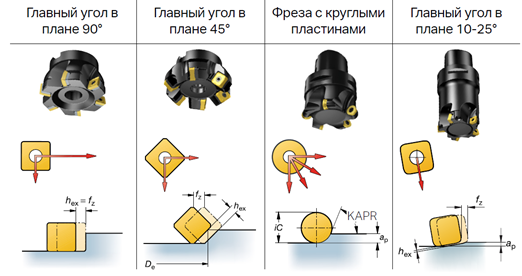

Возможность работы на высоких подачах создается применяемыми фрезами и пластинами к ним, которые обеспечивают угол в плане фрезы 10-30˚.

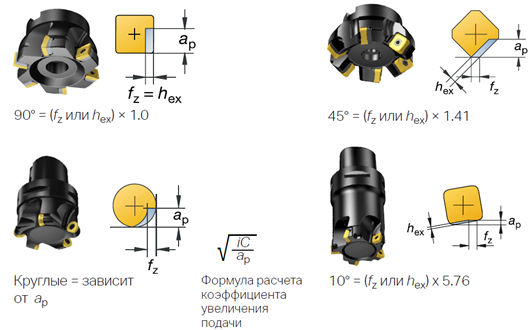

Угол в плане 10-30˚ на фрезах – дает преимущество в виде:

перенаправления сил резания со стола станка на шпиндель станка (чем угол меньше, тем перенос нагрузки на шпиндель станка больше, за счет чего на стол станка можно прикладывать силы резания значительно больше при аналогичном инструменте с углом в плане 90˚

меньше значение угла в плане на фрезе, дает значительно более тонкую стружку, при одинаковой подаче на зуб в сравнении с фрезами с углом в плане более 30˚

В совокупности эти параметры дают возможность работать фрезам с подачами до 4-х мм на зуб. Не смотря на большую подачу, глубина резания относительно небольшая (в зависимости от размера пластины) и достигает от 1-го до 2-х мм.

Данные виды фрез применяются на оборудовании с ЧПУ. Стоит учитывать, что в совокупности скоростями резания на которых работают фрезы Highfeed, минутная подача может достигать 10000-20000 мм/мин, поэтому одно из требований к станкам заключается в том, что станок должен работать с такими режимами резания. Многие современные станки с ЧПУ обладают специальной опцией по работе с фрезами Highfeed. Не смотря на небольшие глубины резания, на которых работают фрезы данного типа, они являются более производительными чем фрезы, работающие по методам классической обработки.

Также стоит отметить, что на рынке в текущий момент преобладает большое количество станков малой мощности и относительно низкой жесткости, для того чтобы из такого станка выжать максимум производительности и сохранить его рабочий ресурс фрезы Highfeed являются первым выбором.

В ассортименте фрез с СМП «Русский Инструмент» для работы с высокой подачей есть 3 линейки:

• AHF100 под пластины BLMP 06/09/11
• AHF200 под пластины SBMX 1306
• AHF300 под пластины PXKT 0905

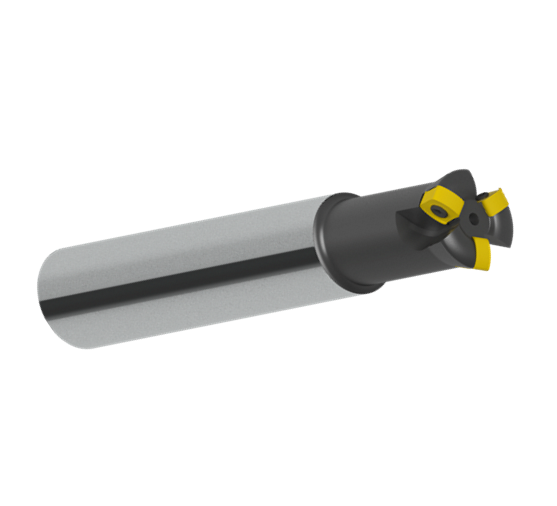

Фрезы для работы с высокими подачами AHF100 «Русский Инструмент»

• Линейка фрез имеет размеры

от ф16 до 100

• Имеет нормальный шаг и крупный шаг зубьев

• Конструкция фрез предусматривает 2 исполнения: с цилиндрическим хвостовиком и насадной тип с поперечной шпонкой
• Максимальная глубина резания:
• для пластин BLMP0603 – 1 мм
• для пластин BLMP0904 – 1,5мм
• для пластин BLMP1105 – 2 мм
• Все линейки фрез без внутреннего подвода СОЖ

Выполняемые виды фрезерных работ

Виды фрезерования
Торцевое фрезерование	Фрезерование уступов	Врезание под углом	Круговая и винтовая интерполяция	Плунжерное фрезерование	Фрезерование пазов

Линейка фрез AHF100 разработана под два типа крепления с коническим хвостовиком и насадного типа. При этом линейка с цилиндрическим хвостовиком представлена в виде 3-х подленеек фрез с разной общей длиной: короткая, удлиненная (M) и длинные (L). Вариация в длинах и наличие фрез длинной серии обусловлено тем, что данный тип пластин, показывает стабильную работу на большой глубине с большим вылетом, в том числе стабильнее чем пластины APKT.

И первостепенное назначение линейки данных фрез — это обработка карманов в том числе и глубоких (за счет того, что нагрузка уходит в шпиндель станка и меньше вероятности отгибания фрезы и вибраций, а также за счет того, что пластинки выполнены большой толщиной, позволяющие держать высокую нагрузку). Также все фрезы могут работать с врезанием под углом, круговая и винтовая интерполяция, плунжерное фрезерование. Данный тип фрез применим только на станках с ЧПУ.

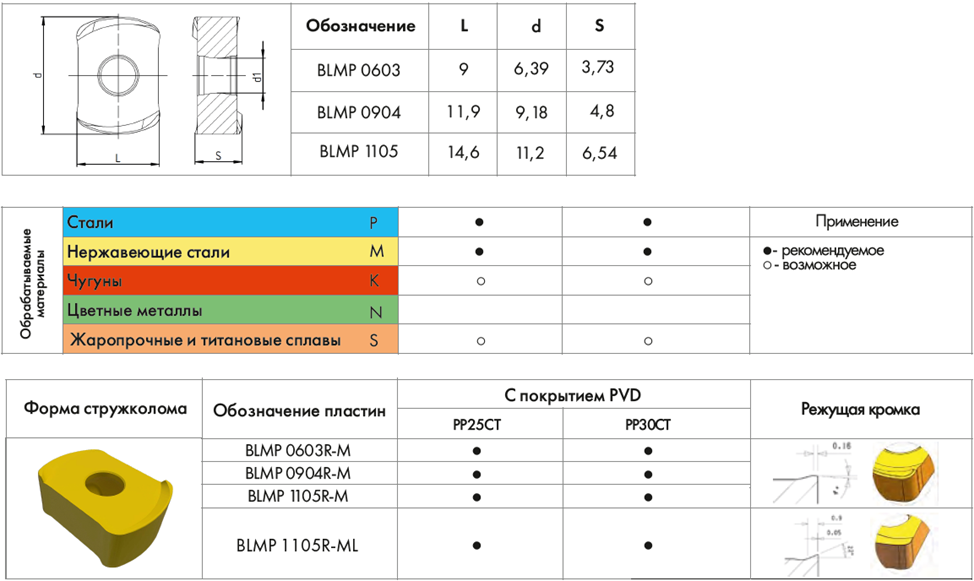

Применяемые пластины

Пластины BLMP для фрез Highfeed в первую очередь подходит для обработки карманов, для обработки с врезанием под углом, круговая и винтовая интерполяция.

Стружколом:

M – Стружколом предназначен для обработки прочных материалов всех групп. Применяется для получистовой и черновой обработки.

ML – Стружколом предназначен для общей обработки стали, нержавеющей стали и жаропрочных сплавов. Обладает острой геометрией режущей кромки и может применяться для получистовой и чистовой обработки.

Для обработки стали первый выбор сплава PP25CT и PP30CT в зависимости от группы обрабатываемости стали, остальные сплавы MP30CT также можно применять по стали в качестве второго выбора

Для обработки нержавеющей стали первый выбор сплава MP30CT, сплавы PP25CT и PP30CT также можно применять по стали в качестве второго выбора

Для обработки чугуна первый выбор сплава PP25CT и PP30CT в зависимости от группы обрабатываемости чугуна,

Для обработки жаропрочных материалов первый выбор сплава PP25CT и PP30CT в зависимости от группы обрабатываемости жаропрочного материала.

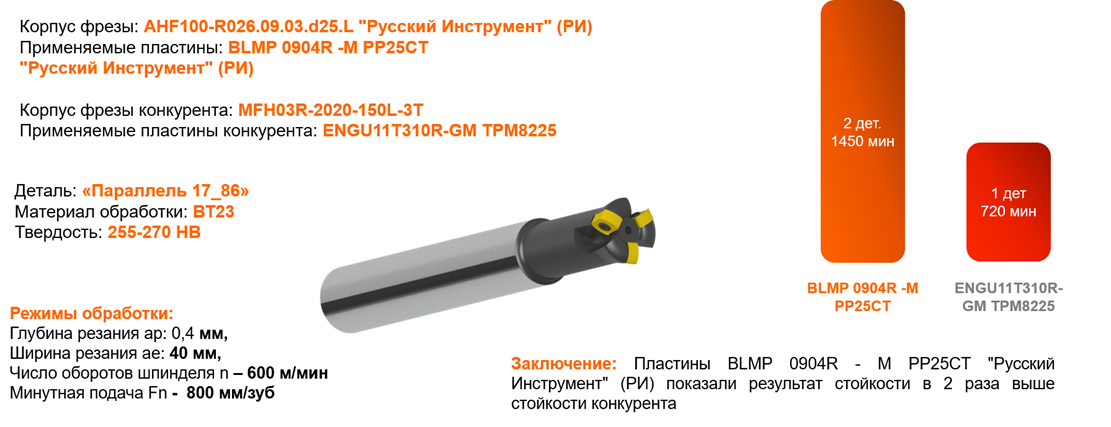

ВНЕДРЕНИЕ ФРЕЗ СЕРИИ AHF100

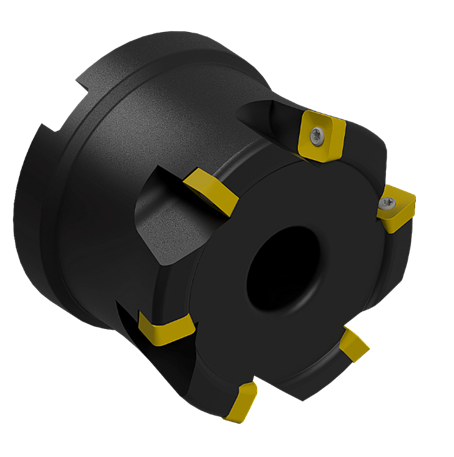

Фрезы для работы с высокими подачами AHF200 «Русский Инструмент»

• Линейка фрез имеет размеры от ф50 до 100 и имеет только нормальный и крупный шаг зубьев
• Конструкция корпусов имеет только одно исполнение – насадной тип с поперечной шпонкой
• Устанавливаемые пластины: SBMX «Русский Инструмент»
• Максимальная глубина резания:

• для пластин SBMX 1306 – 5 мм

• Все линейки фрез без внутреннего подвода СОЖ

Выполняемые виды фрезерных работ

Виды фрезерования
Торцевое фрезерование	Фрезерование уступов	Врезание под углом	Круговая и винтовая интерполяция	Плунжерное фрезерование	Фрезерование пазов

Линейка фрез AHF200 разработана только под насадной тип крепления. Это обусловлено, тем что в первую очередь фрезы данной серии предназначены для выполнения торцевого фрезерования. На максимальных режимах фрезы данной серии будут является более производительными чем любая серия торцевых фрез «Русский инструмент» и «Русский Инструмент». Фрезы AHF200 также как фрезы серии AHF100 может выполнять обработку карманов врезать под углом а, выполнять круговую и винтовую интерполяцию, но будет менее эффективнее чем AHF100. Рекомендуется применять только на станках с ЧПУ.

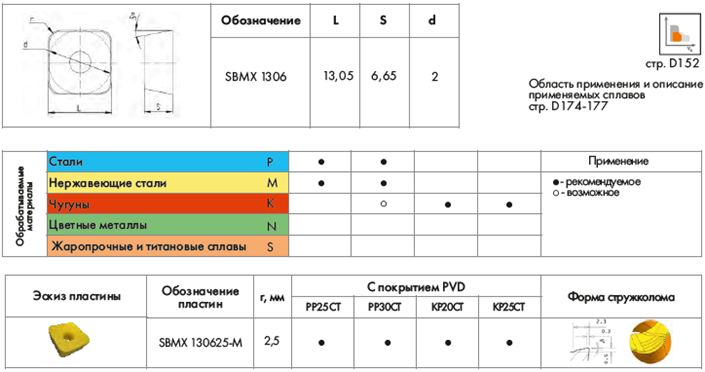

Применяемые пластины

Пластины SBMX для фрез Highfeed в первую очередь подходит для обработки плоскостей но также могут использоваться для обработки карманов, для обработки с врезанием под углом, круговая и винтовая интерполяция.

Для обработки стали первый выбор сплава PP25CT и PP30CT в зависимости от группы обрабатываемости стали, остальные сплавы KP25CT и KP20CT также можно применять по стали в качестве второго выбора

Для обработки нержавеющей стали первый выбор сплава PP25CT и PP30CT в зависимости от группы обрабатываемости стали

Для обработки чугуна первый выбор сплава KP25CT и KP20CT в зависимости от группы обрабатываемости чугуна, сплав PP25CT и PP30CT также можно применять в качестве второго выбора

Для обработки жаропрочных материалов первый выбор сплава PP25CT и PP30CT в зависимости от группы обрабатываемости жаропрочного материала.

Пластины применяется на фрезах AHF200. Пластины для фрез Highfeed Геометрия данных пластин в первую очередь подходит для обработки торцов, для обработки с врезанием под углом, круговая и винтовая интерполяция.

Стружколом:

M – Стружколом предназначен для обработки прочных материалов всех групп. Применяется для получистовой и черновой обработки.

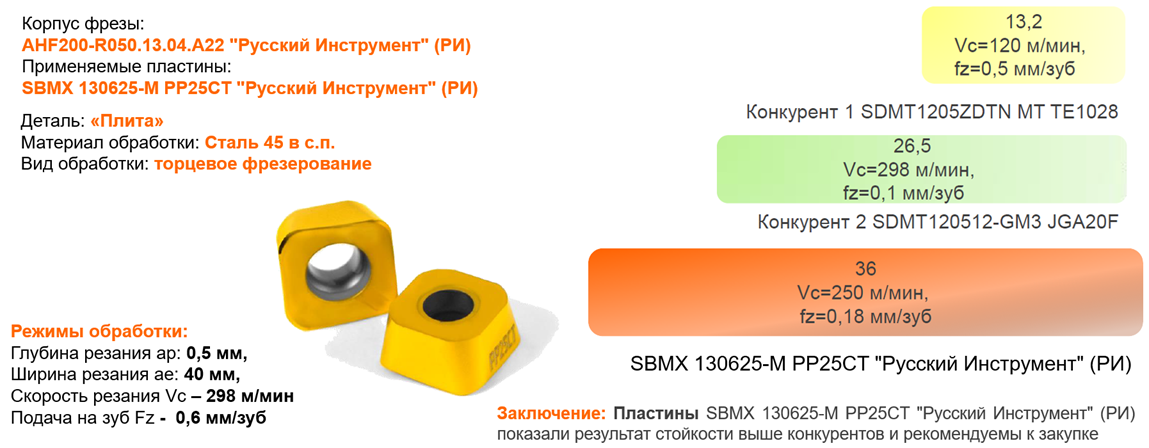

ВНЕДРЕНИЕ ФРЕЗ СЕРИИ AHF200

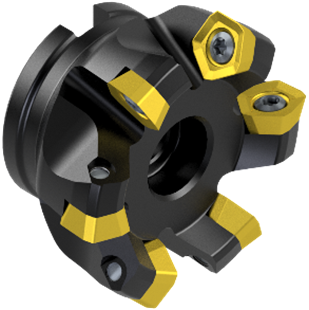

Фрезы для работы с высокими подачами AHF300 «Русский Инструмент»

• Диаметры фрез – 42 -100 мм
• Устанавливаемые пластины: PXKT «Русский Инструмент» c большой вариацией сплавов
• Максимальная глубина резания:

для пластин PXKT 0905 – 2 мм

• Все линейки фрез без внутреннего подвода СОЖ

Выполняемые виды фрезерных работ

Виды фрезерования
Торцевое фрезерование	Фрезерование уступов	Врезание под углом	Круговая и винтовая интерполяция	Плунжерное фрезерование	Фрезерование пазов

Линейка фрез расширят линейку фрез Highfeed. Линейка фрез имеет размеры от ф42 до 100 и имеет только нормальный шаг зубьев. Позитивная пластина PXKT имеет 5 режущих кромок. Конструкция пластины обеспечивает возможность работать на максимальную глубину резания аналогичную, как и квадратных пластинах, что делает линейку фрез самой экономически эффективной линейкой фрез Highfeed.

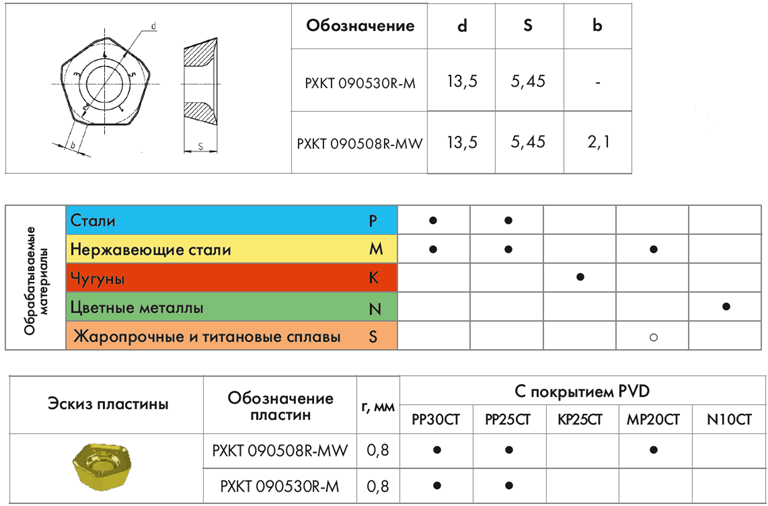

Применяемые пластины

Пластины PXKT для фрез Highfeed в первую очередь подходит для обработки плоскостей, но также могут использоваться для обработки карманов, для обработки с врезанием под углом, круговая и винтовая интерполяция.

Пластины данного типа устанавливаются на фрезы серии AHF300. Позитивная пластина PXKT имеет 5 режущих кромок. Конструкция пластины обеспечивает возможность работать на максимальную глубину резания аналогичную, как и квадратных пластинах. Линейка сплавов предусматривает обработку групп материалов P, M, K, S.

Стружколомы:

M – для тяжелой и средней обработки (получистовой и черновой обработки)

MW – для тяжелой и средней обработки (получистовой и черновой обработки), но с высоким качеством обрабатываемой поверхности. W наличие зачистной кромки Wiper.

Для обработки стали первый выбор сплава PP25CT, второй выбор PP30CT

Для обработки нержавеющей стали первый выбор сплава MP20CT, второй выбор PP25CT, PP30CT

Для обработки чугуна первый выбор сплава PP25CT, второй выбор PP30CT

Для обработки жаропрочных материалов первый выбор сплава MP20CT, второй выбор PP25CT, PP30CT

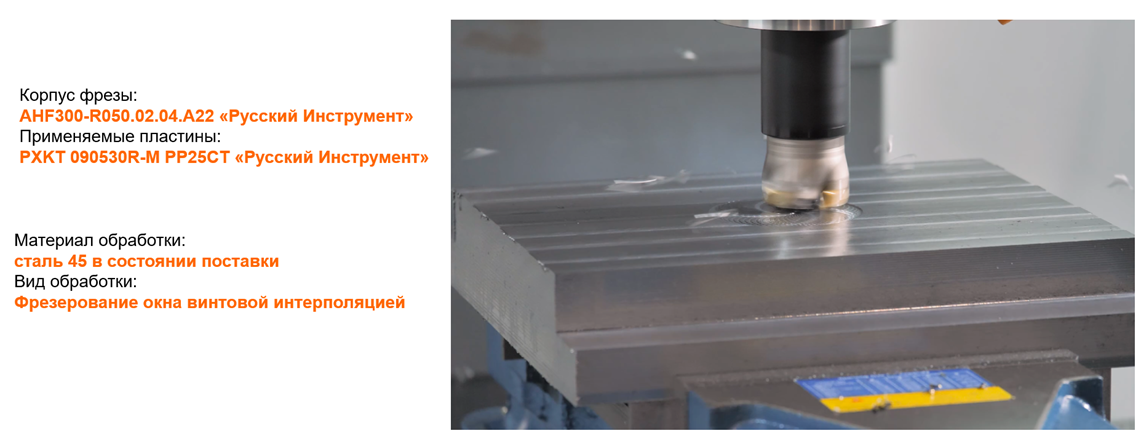

ВНЕДРЕНИЕ ФРЕЗ СЕРИИ AHF300

Сравнение рабочих режимов для фрез HIGHFEED «Русский Инструмент»

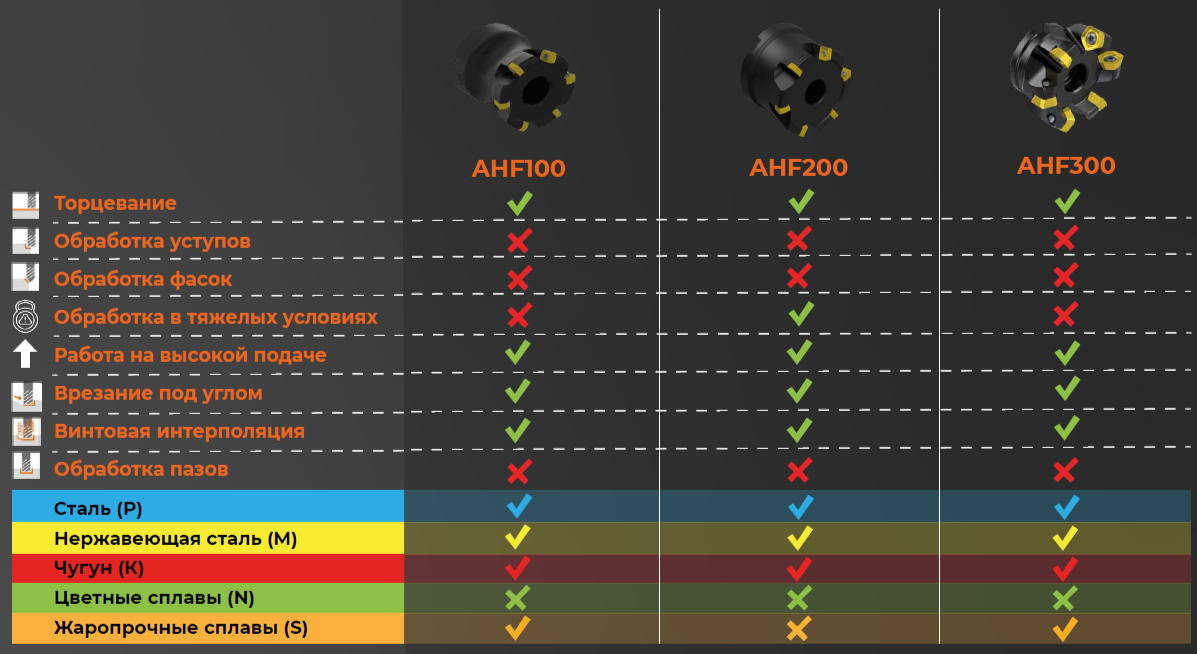

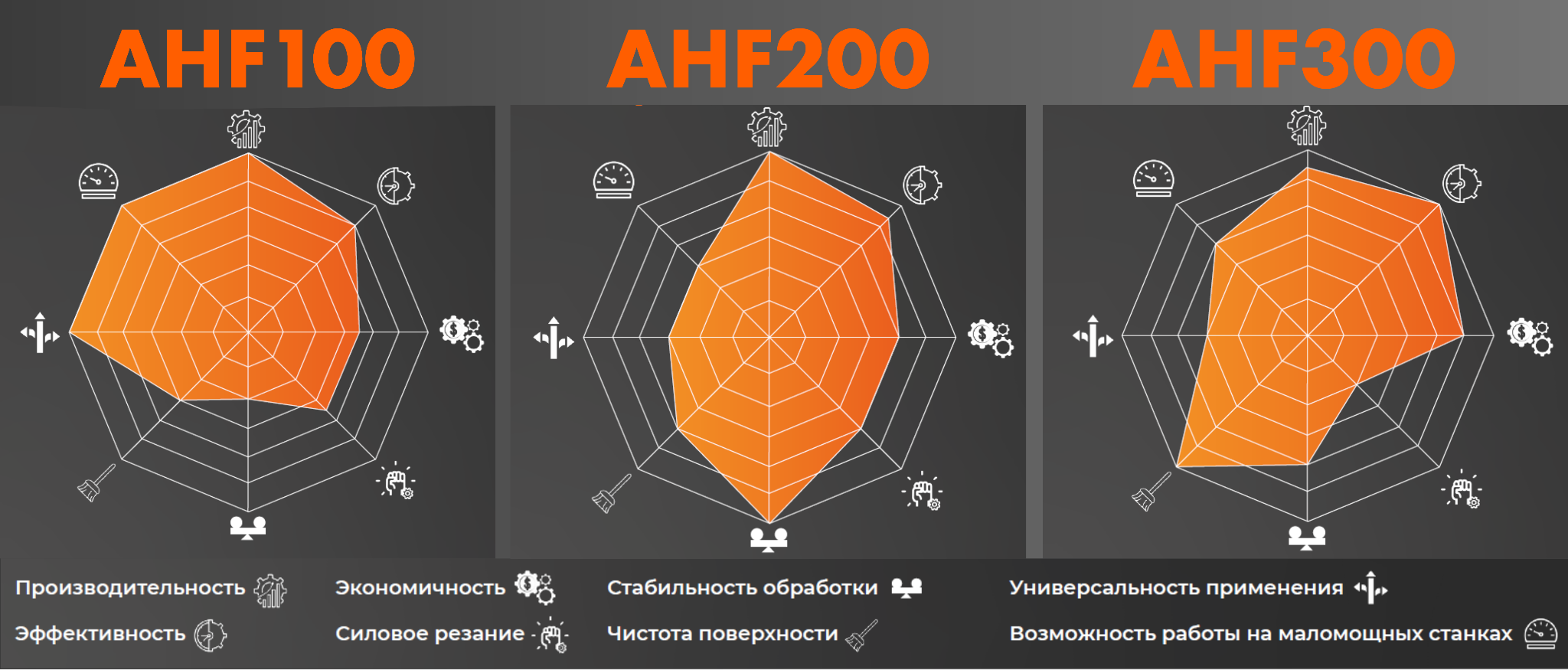

Диаграмма сильных сторон фрез Highfeed «Русский Инструмент»

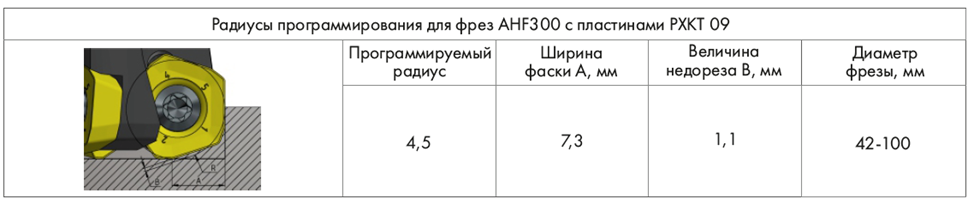

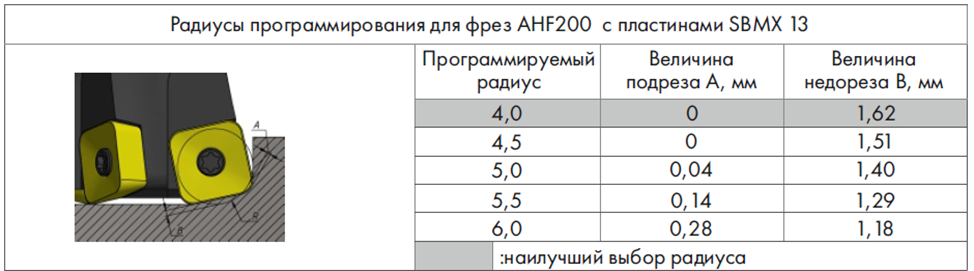

Особенности использования фрез Highfeed. Радиусы программирования

При программировании радиуса для фрезерования с использованием Highfeed фрез AHF100 и AHF200, важно учитывать теоретические радиусы пластин. Эти геометрические ограничения определяют, как глубоко пластина сможет врезаться в материал и какой объем материала будет удален. Использование оптимального радиуса позволяет достичь нужной глубины резания и эффективно снять материал.

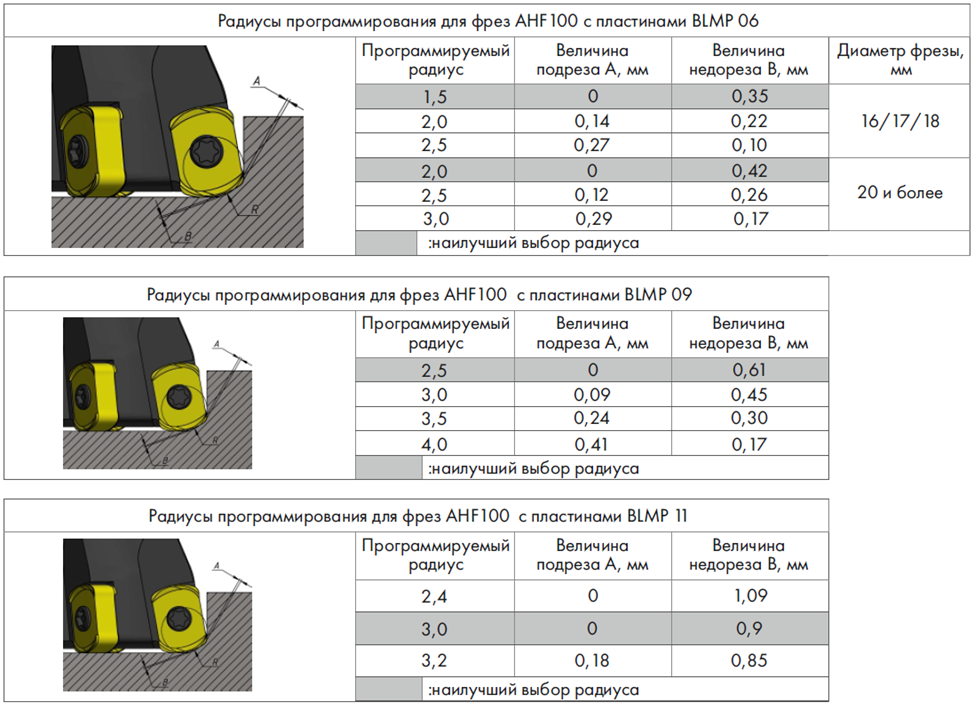

Далее представим радиусы программирования для фрез Highfeed «Русский Инструмент»

Заключение

Линейка фрез Highfeed «Русский Инструмент» закрывает основные задачи по фрезерованию с высокими подачами, как и на различном фрезерном оборудовании так и по различным материалам с высокими показателями стойкости и высокими показателями производительности. Линейка фрез находится в постоянном совершенствовании нашей технической команды, в плане улучшении имеющихся фрез так и разработки новых.
