Рекомендации по отрезке и обработке канавок державками Beltools
Содержание
1.Отрезка и обработка канавок
2.Наружная обработка канавок. Рекомендации
3.Обработка внутренних канавок. Рекомендации
4.Обработка торцевых канавок. Рекомендации
Отрезка и обработка канавок
Обработка и отрезка канавок - раздел токарной обработки, включающий в себя обширный спектр операций и требующий специального инструмента. При обработке канавок подача инструмента производится в радиальном направлении, при этом инструмент в конечном положении достигает оси детали. Операция отрезки происходит посредством врезания по радиусу на глубину в пол диаметра.
На сегодняшний день отрезные и канавочные резцы с СМП обеспечивают хорошую производительность.
В процессе токарной обработки канавок возникает риск возникновения брака. Причиной может послужить плохое качество обрабатываемой поверхности, возникновения вибраций, пакетирование стружки или недостаточная стойкость инструмента.
Чтобы уменьшить риск возникновения брака, необходимо учесть два момента. Во-первых, следить за тем, чтобы стружка не скапливалась, тем самым выводя инструмент из строя. В данном случае поможет правильно подобранная геометрия пластин. Во-вторых, стараться избегать повышенные вибрации. Уменьшить отклонение и вибрации возможно с помощью подбора резца с минимальным вылетом.
Наружная отрезка и обработка канавок. Рекомендации
При обработке наружных канавок основная цель – обеспечить высокую производительность, особенно при изготовлении широких канавок, поскольку на них уходит большое количество времени. При этом качество обрабатываемой поверхности не должно пострадать.
Для черновой обработки широких наружных канавок применяются ряд следующих способов: многопроходное врезание в несколько врезаний (с остаточными кольцами); точение в разгонку с плавным врезанием под углом, а также плунжерное точение.
Для чистовой обработки канавок необходимо учитывать, что радиус при вершине пластины должен быть меньше глубины резания.
Державки Beltools для наружной обработки канавок

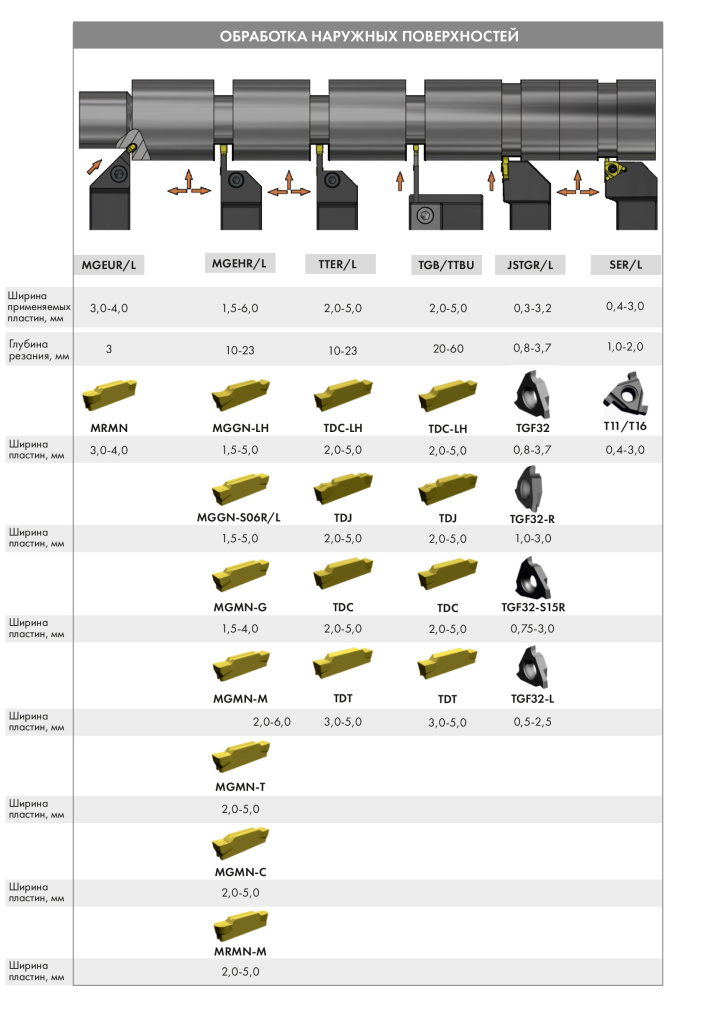

Для подбора инструмента для наружной обработки рекомендуем воспользоваться сводной таблицей выше
— резцы MGEUR/L для точения галтелей, профильных канавок с пластинами MRMN;
— резцы MGEHR/L для отрезания, продольного и поперечного точения с пластинами MGGN-LH, MGGN-S06R/L, MGMN-G, MGMN-M, MGMN-T, MGMN-C;
— резцы TTER/L отрезания, продольного и поперечного точения с пластинами TDC-LH, TDJ, TDС, TDT;
— лезвия отрезные TGB;
— резцы JSTGR/L с пластинами TGF32,TGF32-R, TGF32-S15R, TGF32-L.
Обработка внутренних канавок. Рекомендации
Две самые частые причины возникновения проблем при обработке внутренних канавок - большие вылеты и плохой стружкоотвод. Необходимо придерживаться следующих рекомендаций во избежания возникновения вибраций:
— применять метод радиального однократного врезания;
— работать изнутри наружу для лучшего отвода стружки при обработке глухих отверстий;
— использовать пластины с острой геометрией;
— для широких внутренних канавок используют плунжерное точение, многопроходное врезание, точение в разгонку;
— выбирать пластину с минимальной шириной и радиусом при вершине при обработке в нежестких условиях

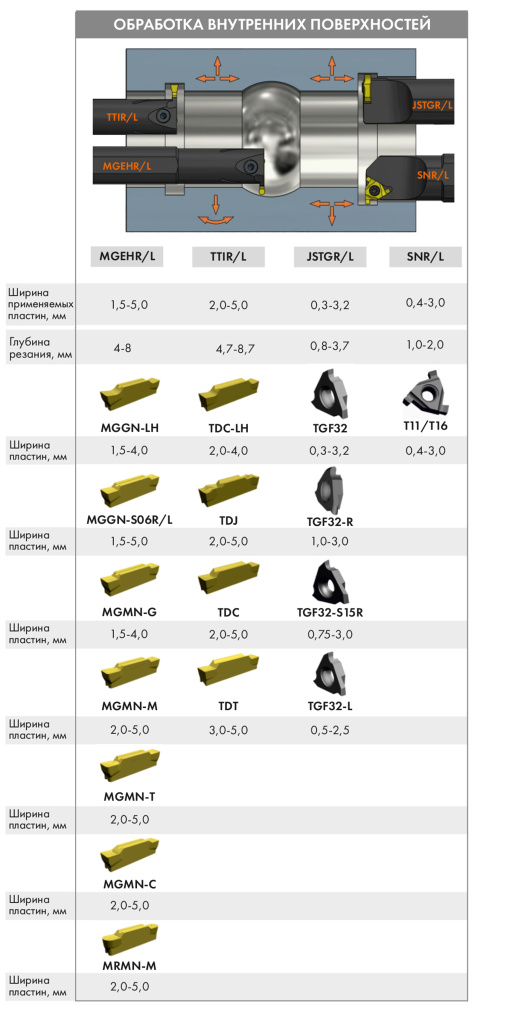

— резцы TTIR/L для обработки с внутренним подводом СОЖ с пластинами TDC-LH, TDJ, TDС, TDT;
— резцы JSTGR/L для продольного, поперечного и профильного точения с пластинами TGF32, TGF32-L, TGF32-S15R, TGF32-R;
— резцы GHVR/L для продольного, поперечного и профильного точения с пластинами T11/T16.
Обработка торцевых канавок. Рекомендации
Рекомендуется придерживаться следующих рекомендаций при обработке торцев:
— При отводе резца немного менять его угол. Точение от большого диаметра к оси;
— Точение ведется от большого ø к оси. При отводе резца рекомендуется слегка поменять его угол.
— Глубина резания при осевой подаче меньше чем 0,75 x S (Ширина кромки). Если ширина канавки больше чем глубина, следуйте приведенным на рисунке технологическим операциям. Если глубина канавки больше чем ширина, следует вести проточку канавками отдельными операциями на необходимый ø;
— Если глубина канавки больше ширины использовать многопроходное врезание;
— Если глубина канавки меньше ширины, использовать плунжерное точение;
— При чистовой обработке первоначально обтачивается внешний диаметр, а следом обрабатывается внутренний до необходимого размера;
— При выводе инструмента его нужно отодвинуть от внутренней стенки канавки.

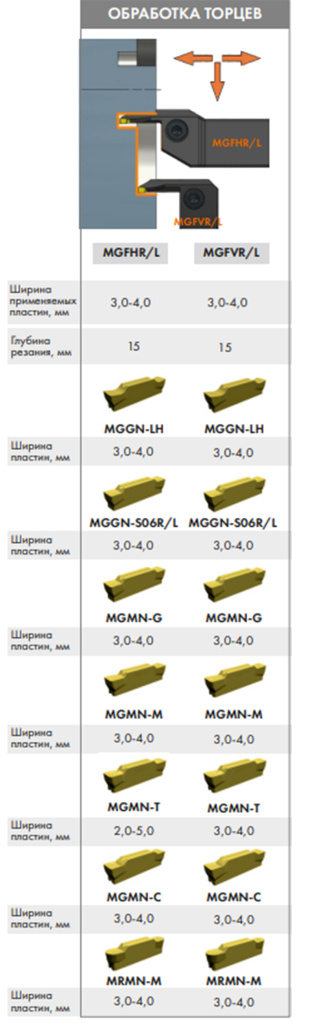

— резцы MGFHR/L осевые с пластинами MGGN-LH, MGMN-G, MGMN-M, MGMN-T, MGMN-C, MRMN-М;
— резцы с MGFVR/L осевые правые с пластинами MGGN-LH, MGGN-S06R/L, MGMN-G, MGMN-M, MGMN-T, MGMN-C.
Мы всегда готовы Вам помочь в подборе токарного инструмента для решения производственных задач.
